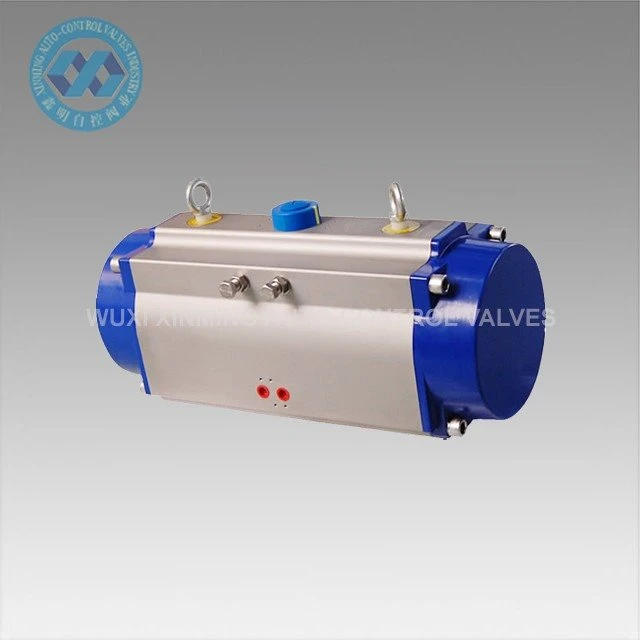

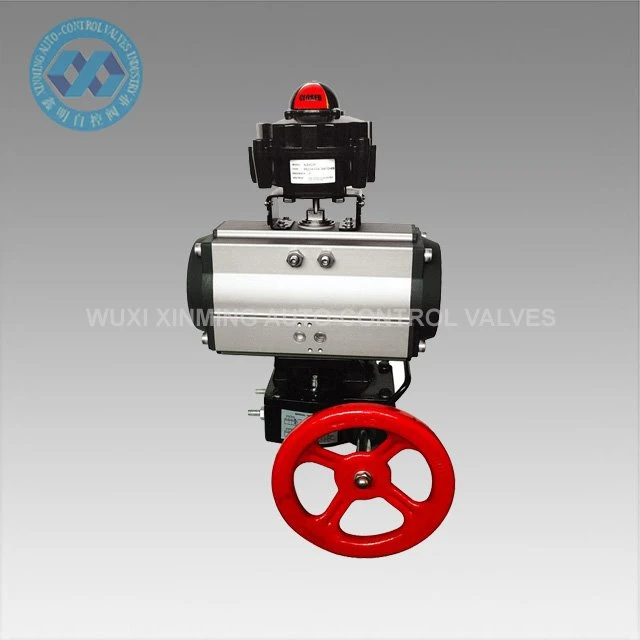

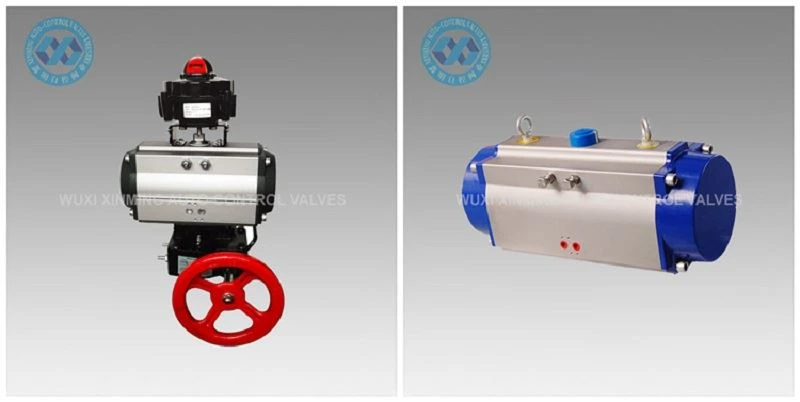

Introduzione al prodotto
L'attuatore pneumatico on-off viene utilizzato per controllare automaticamente valvole a farfalla, valvole a sfera e macchinari con movimento rotatorio. I pistoni a doppio rack in lega di alluminio pressofuso di precisione con trattamento di ossidazione dura migliorano la precisione dell'angolo di rotazione e la durata di servizio. Il corpo attuatore con ossidazione dura può evitare efficacemente il graffio.
Dettagli rapidi
Denominazione del prodotto: Attuatore pneumatico on-off
Marchio: XM e ANCHE OEM è accettato
Dimensione dell'attuatore: 32mm-400mm
Angolo di rotazione: 0 ° ~ 90 ° (±5 °)
Intervallo di temperatura di funzionamento: -20 °C ~ + 80 °C (standard)
-40 °C ~ + 80 °C (bassa temperatura)
-15 °C ~ 150 °C (alta temperatura)
Pressione di alimentazione dell'aria: 0,2 ~ 0,8 MPa, 10 Mpa max
Connessione superiore: VDI/VDE3845 NAMUR
Connessione inferiore: ISO 5211 e DIN3337
Materiale: lega di alluminio
Struttura: cremagliera e pignone, pistoni a doppia cremagliera
Trattamento superficiale del corpo attuatore: anodizzato duro o ossidazione a immersione
Colore del cappuccio finale: grigio nero, nero, blu scuro, blu cielo, rosso, arancione, verde, ecc.
Certificazione: CE, ATEX, SIL3, ISO9001:2016
Parametro tecnico
TABELLA DI COPPIA DI USCITA DELL'ATTUATORE PNEUMATICO ON-OFF XM
Modello | Pressione dell'aria in ingresso (unità: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Coppia di uscita della pressione dell'aria (N.m) | ||||||
XM-DA32 · | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 · | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 · | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 · | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 · | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 · | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 · | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 · | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 · | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 · | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 · | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 · | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 · | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 · | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 · | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 · | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 · | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 · | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

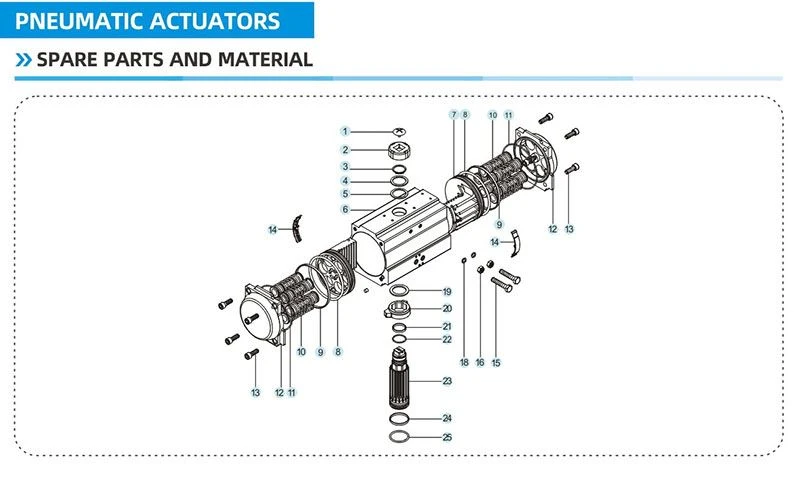

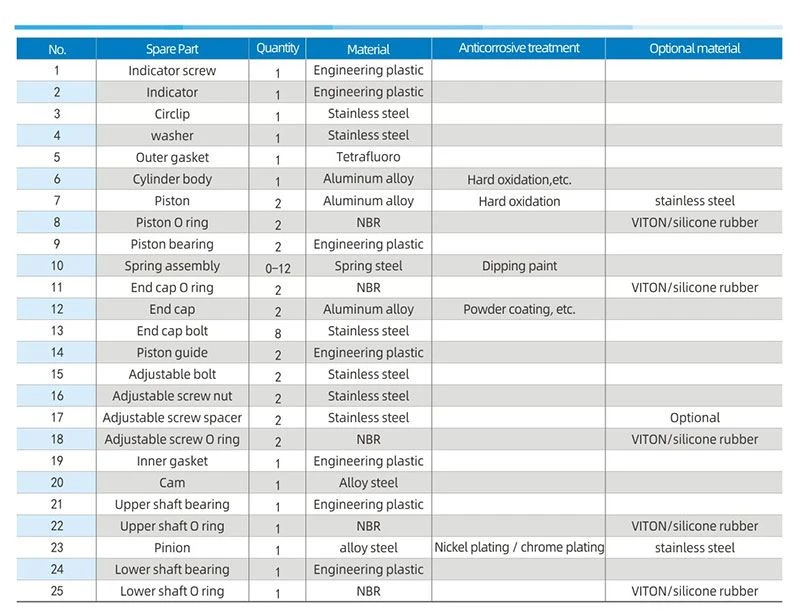

Ricambi e materiali

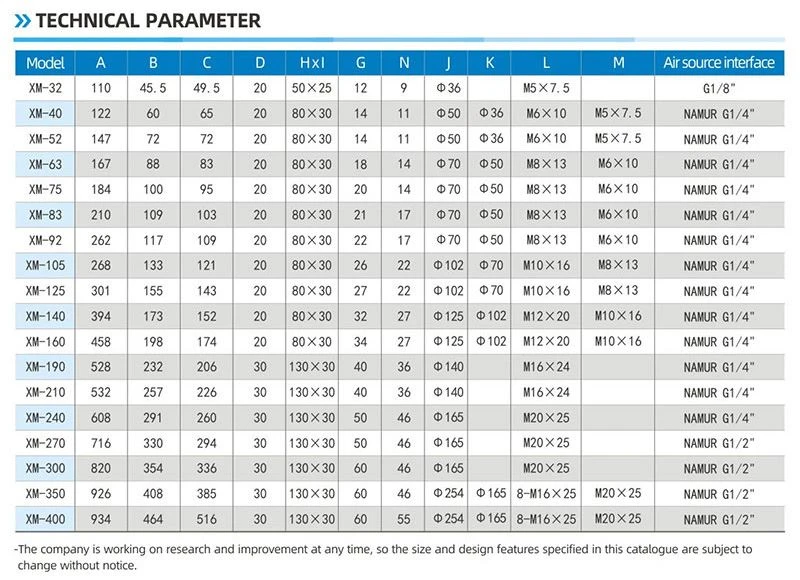

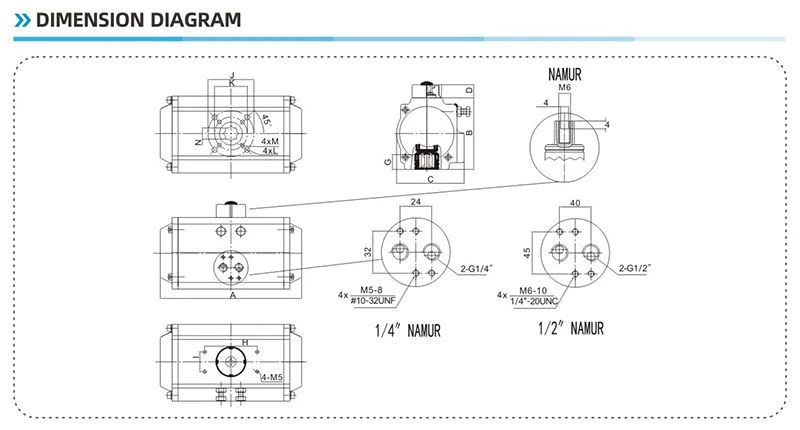

Diagramma delle dimensioni
Capacità di fornitura
Abilità del rifornimento: 10000 unità al mese Attuatore rotativo pneumatico
Imballaggio e consegna
Dettaglio dell'imballaggio: 1). scatola separata con imballaggio in schiuma all'interno
2). Custodia in compensato per la spedizione oceanica
3). Pallet di compensato per la spedizione aerea
Porto di imbarco: Shanghai, Cina
Lead time:
Quantità (unità) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Tempo(giorni) | Merce in magazzino | 7 | 20 | Da negoziare |
Vantaggio
1) Tutti i pezzi di ricambio importanti sarebbero trattati con anodizzazione dura per migliorare la resistenza in larga misura per garantire le buone prestazioni e la durata del servizio.
2) Tutti i processi sono una tantum mediante CNC per garantire l'accuratezza del processo e la durata del lavoro.
Applicazione
Gli attuatori pneumatici a cremagliera e pignone possono essere adatti per vari ambienti infiammabili, corrosivi, di servizio, forte campo magnetico, radiazioni, vibrazioni corrosive all'interno o all'esterno, che sono ampiamente utilizzati nel campo dell'energia elettrica, petrolchimica, metallurgia, petrolio, edilizia, drenaggio, industria chimica, raffinazione del petrolio, estrazione mineraria, centrale elettrica, metallurgia, architettura, medicina, cibo, gas, ricerca scientifica, ecc.
Introduzione all'azienda
Dal 2007, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD ha stabilito.
Produciamo principalmente attuatore pneumatico, valvola a sfera pneumatica, valvola a farfalla pneumatica, valvola di controllo pneumatica / elettrica, ecc.
La nostra azienda dispone di attrezzature di elaborazione avanzate e sofisticate apparecchiature di prova. Le nostre attrezzature di lavorazione includono torni, fresatrici, alesatrici, piallatrici, foratrici, torni CNC, centri di lavoro CNC e altre attrezzature. Ci sono totalmente 30 set, di cui ci sono 5 set importati centro macchina verticale e diversi set torni CNC avanzati.
Il nostro servizio
1) Hotline 7x24 ore
2) Rigoroso controllo di qualità
3) Buona qualità ad un prezzo favorevole
4) Eccellente After-service
5) Supporto tecnico on-line
6) Tempi di consegna rapidi
DOMANDE FREQUENTI
Q 1: Capacità dei termini di pagamento?
A 1: T/T, L/C, Western Union.
Q 2: Termini commerciali?
A 2: In accordo con Incoterms 2010, normalmente con EXW, FOB shanghai, CFR, CIF e DDU.
Q 3: Validità del preventivo?
A 3: Entro 30 giorni.
Q 4: Modalità di spedizione?
A 4: Via mare, via aerea, espressa o ferroviaria.
Q 5: Garanzia?
A 5: Un anno di garanzia di qualità gratuita e servizio a pagamento a vita.
Q 6: Installazione e formazione?
A 6: normale guida video per l'installazione. Se necessario, servizio di ingegneria all'estero a pagamento fornito.
