Attuatore rotativo pneumatico

Gli attuatori rotanti pneumatici utilizzano aria compressa per generare energia operativa. Alcuni sono progettati per il controllo remoto delle valvole. Gli attuatori rotanti pneumatici sono durevoli, forniscono forze elevate rispetto alle loro dimensioni e possono essere utilizzati in ambienti pericolosi....

Invia la tua richiesta

Descrizione

Dettagli del prodotto:

Nome del prodotto	Attuatore rotativo pneumatico
Marchio	Sono accettati anche XM e OEM
Dimensioni dell'attuatore	32 mm-400 mm
Angolo di rotazione	0 gradi ~90 gradi (±5 gradi)
Intervallo di temperature di lavoro	-20 gradi ~ +80 gradi (standard) -40 gradi ~+80 gradi (bassa temperatura) -15 gradi ~150 gradi (alta temperatura)
Pressione di alimentazione dell'aria	0,2~0,8 MPa, 10 MPa massimo
Connessione superiore	VDI/VDE3845 NAMUR
Collegamento inferiore	ISO 5211 e DIN 3337
Materiale	Lega di alluminio
Struttura	cremagliera e pignone, pistoni a doppia cremagliera
Trattamento superficiale del corpo attuatore	anodizzato-duro
Colore del cappuccio terminale	nero, nero, blu scuro, azzurro, rosso, arancione, verde, ecc.
Certificazione	CE, ATEX, SIL3, ISO9001:2016

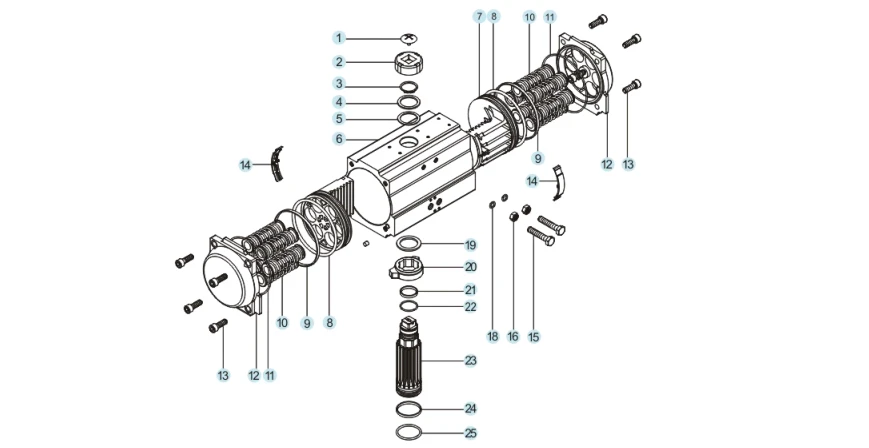

Pezzi di ricambio e materiale:

product-869-448

NO.	Pezzo di ricambio	Quantità	Materiale	Trattamento anticorrosivo	Materiale opzionale
1	Vite indicatore	1	Plastica tecnica
2	Indicatore	1	Plastica tecnica
3	Anello elastico	1	Acciaio inossidabile
4	Rondella	1	Acciaio inossidabile
5	Guarnizione esterna	1	Tetrafluoro
6	Corpo del cilindro	1	Lega di alluminio	Ossidazione dura, ecc.
7	Pistone	2	Lega di alluminio	Ossidazione dura	Acciaio inossidabile
8	O-ring del pistone	2	NBR		VITON/gomma siliconica
9	Cuscinetto del pistone	2	Plastica tecnica
10	Assemblaggio a molla	0-12	Acciaio per molle	Vernice ad immersione
11	O-ring del cappuccio terminale	2	NBR		VITON/gomma siliconica
12	Tappo terminale	2	Lega di alluminio	Verniciatura a polvere, ecc.
13	Bullone del cappuccio terminale	8	Acciaio inossidabile
14	Guida del pistone	2	Plastica tecnica
15	Bullone regolabile	2	Acciaio inossidabile
16	Dado a vite regolabile	2	Acciaio inossidabile
17	Distanziale a vite regolabile	2	Acciaio inossidabile		Opzionale
18	O-ring a vite regolabile	2	NBR		VITON/gomma siliconica
19	Guarnizione interna	1	Plastica tecnica
20	Camma	1	Acciaio legato
21	Cuscinetto albero superiore	1	Plastica tecnica
22	O-ring dell'albero superiore	1	NBR		VITON/gomma siliconica
23	Pignone	1	Acciaio legato	Nichelatura/cromatura	Acciaio inossidabile
24	Cuscinetto albero inferiore	1	Plastica tecnica
25	O-ring dell'albero inferiore	1	NBR		VITON/gomma siliconica

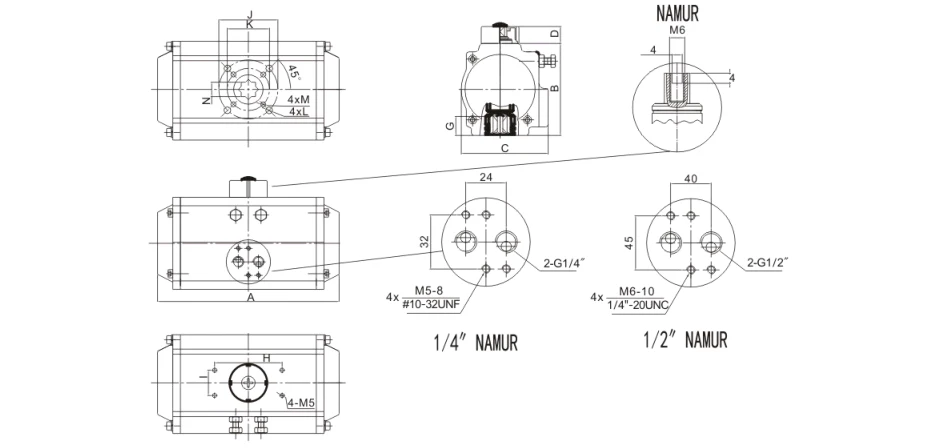

Diagramma dimensionale:

product-929-448

Specifiche del prodotto:

Modello	A	B	C	D	H×I	G	N	J	K	L	M	Interfaccia della sorgente-dell'aria
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Vantaggio

1) Tutti i pezzi di ricambio importanti verrebbero trattati con anodizzazione dura per migliorarne notevolmente la resistenza e garantire buone prestazioni e durata.

2) Tutti i processi vengono-formati una sola volta tramite CNC per garantire l'accuratezza del processo e la durata.

Applicazione

Gli attuatori rotanti pneumatici possono essere applicati a vari ambienti interni o esterni infiammabili, corrosivi, polverosi, con forti campi magnetici, radiazioni, vibrazioni e corrosione e sono ampiamente utilizzati nell'energia elettrica, nel settore petrolchimico, nella metallurgia, nel petrolio, nel gas naturale, nelle città, negli edifici e in altri campi. Industria chimica, raffinazione del petrolio, estrazione mineraria, centrali elettriche, metallurgia, edilizia, medicina, cibo, gas naturale, ricerca scientifica, ecc.

Capacità di fornitura

Capacità di fornitura: 10000 unità al mese, attuatore rotativo pneumatico

Imballaggio e consegna

Particolare dell'imballaggio:

1) Una scatola separata con imballaggio in schiuma all'interno

2) Cassa in compensato per spedizioni via mare

3) Pallet in compensato per spedizioni aeree

Porto di partenza: Shanghai, Cina

Tempi di consegna:

Quantità (unità)	1-50	51-1000	1001-10000	＞10001
Est. Tempo (giorni)	Merci in magazzino	7	20	Da negoziare

Il nostro servizio

1) Linea diretta 7x24 ore

2) Controllo di qualità rigoroso

3) Buona qualità ad un prezzo favorevole

4) Eccellente servizio post-

5) Supporto tecnico on-line

6) Tempi di consegna rapidi

Chi siamo:

Wuxi Xinming Auto-control Valves Co., Ltd. è specializzata nella produzione di attuatori pneumatici serie XM certificati ISO9001 e valvole di controllo automatico, conformi agli standard ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Con capacità di ricerca e sviluppo avanzate e impianti di produzione, i nostri prodotti servono diversi settori, tra cui petrolio e gas, prodotti chimici e centrali elettriche, incarnando il nostro impegno verso "La tecnologia prima di tutto, l'eccellenza della qualità" attraverso soluzioni innovative e prestazioni affidabili.

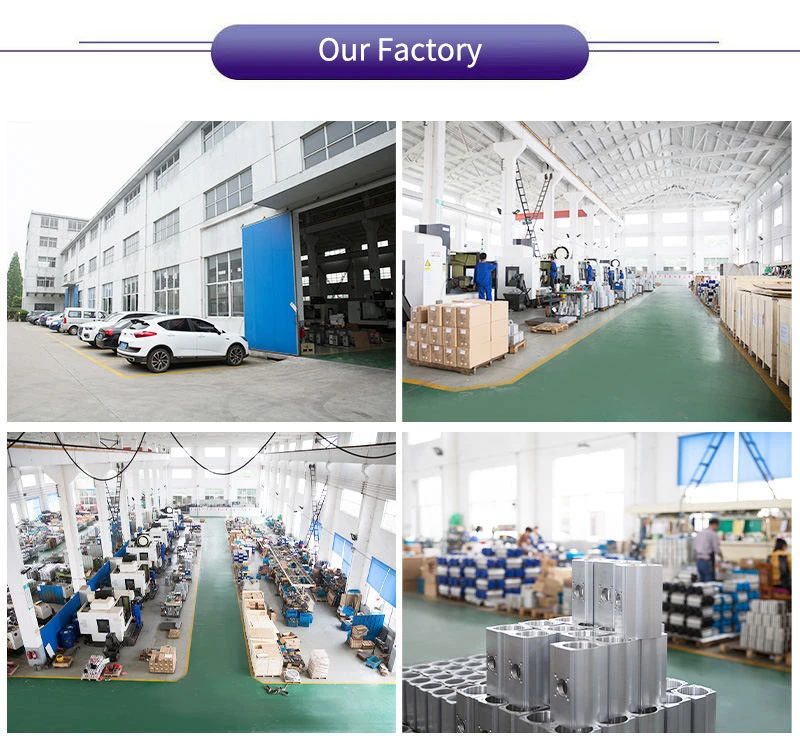

Our Factory
