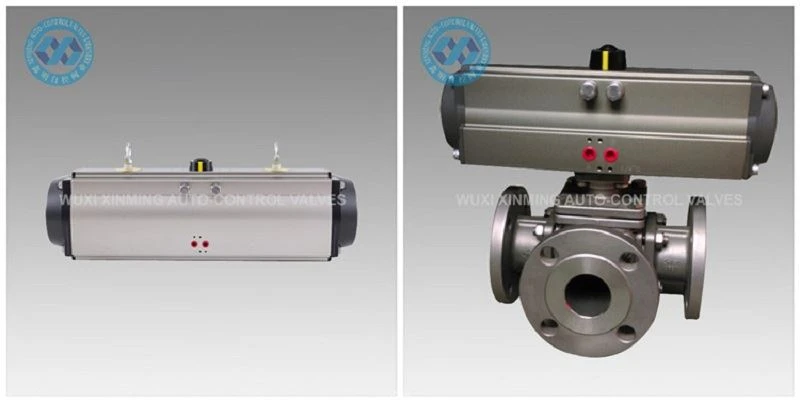

introduzione al prodotto
L'attuatore pneumatico a 180 gradi è composto da doppi pistoni azionati da una cremagliera e un pignone. Ci sono due modelli. Uno è un tipo a doppio effetto e l'altro è un tipo con ritorno a molla, che può adattarsi a vari ambienti corrosivi all'interno o all'esterno.
Info Veloci
Nome prodotto: attuatore pneumatico a 180 gradi
Marca: XM e OEM sono accettati anche
Dimensioni attuatore: 32 mm-400mm
Angolo di rotazione: 0 gradi ~180 gradi (±5 gradi)
Intervallo di temperatura di lavoro: -20 gradi ~ più 80 gradi (standard)
-40 gradi ~ più 80 gradi (bassa temperatura)
-15 gradi ~150 gradi (alta temperatura)
Pressione di alimentazione dell'aria: {{0}}.2~0,8 MPa, 10 MPa max
Collegamento superiore: VDI/VDE3845 NAMUR
Attacco inferiore: ISO 5211 e DIN3337
Materiale: lega di alluminio
Struttura: pignone e cremagliera, pistoni a doppia cremagliera
Trattamento superficiale del corpo dell'attuatore: anodizzazione dura o ossidazione per immersione
Colore del cappuccio terminale: grigio nero, nero, blu scuro, azzurro, rosso, arancione, verde, ecc.
Certificazione: CE, ATEX, SIL3, ISO9001:2016

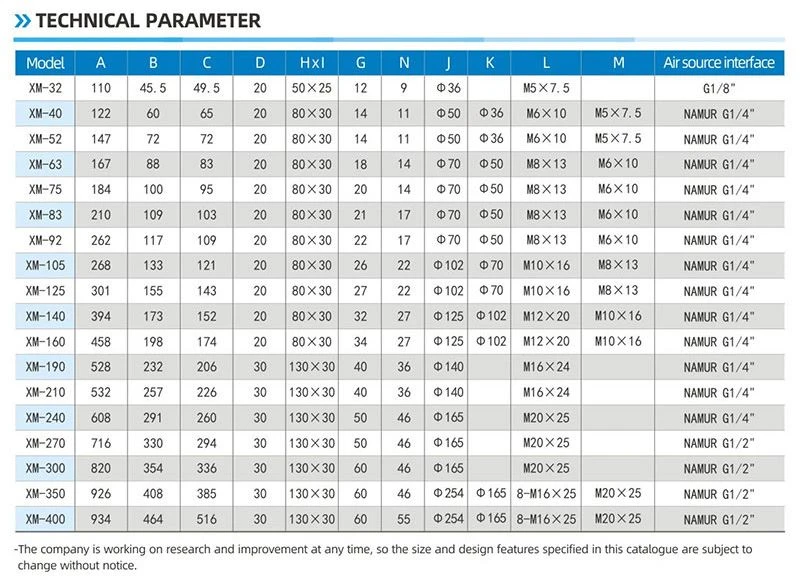

Parametro tecnico
TABELLA COPPIA USCITA ATTUATORE PNEUMATICO XM 180 GRADI
Modello | Pressione dell'aria in ingresso (unità: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Coppia di uscita della pressione dell'aria (Nm) | ||||||
Laurea XM-DA32-180 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
Laurea XM-DA40-180 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
Laurea XM-DA52-180 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
Laurea XM-DA63-180 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
Laurea XM-DA75-180 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
Laurea XM-DA83-180 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
Laurea XM-DA92-180 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
Laurea XM-DA105-180 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
Laurea XM-DA125-180 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
Laurea XM-DA140-180 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
Laurea XM-DA160-180 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
Laurea XM-DA190-180 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
Laurea XM-DA210-180 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
Laurea XM-DA240-180 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
Laurea XM-DA270-180 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
Laurea XM-DA300-180 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
Laurea XM-DA350-180 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
Laurea XM-DA400-180 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

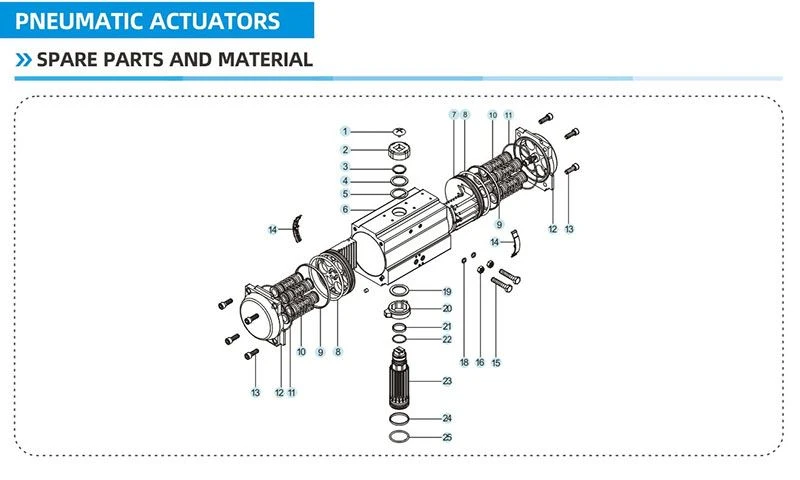

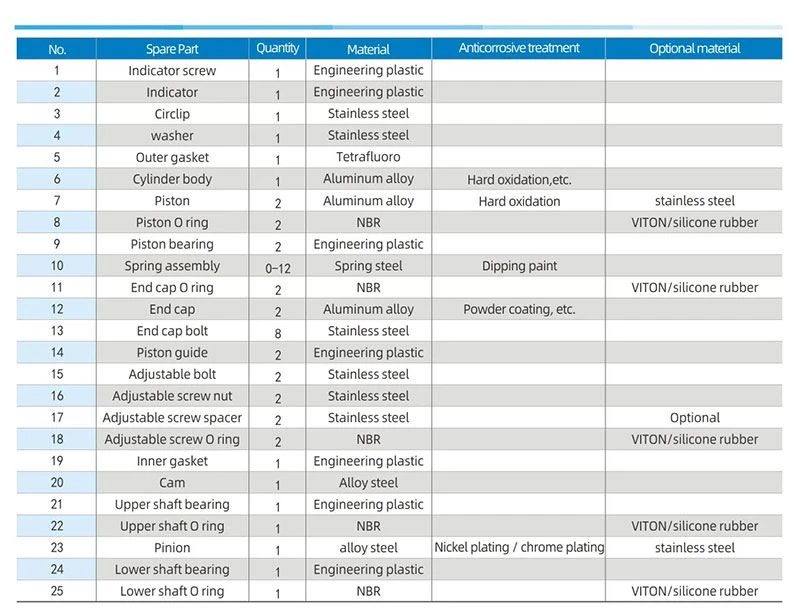

Ricambi E Materiale

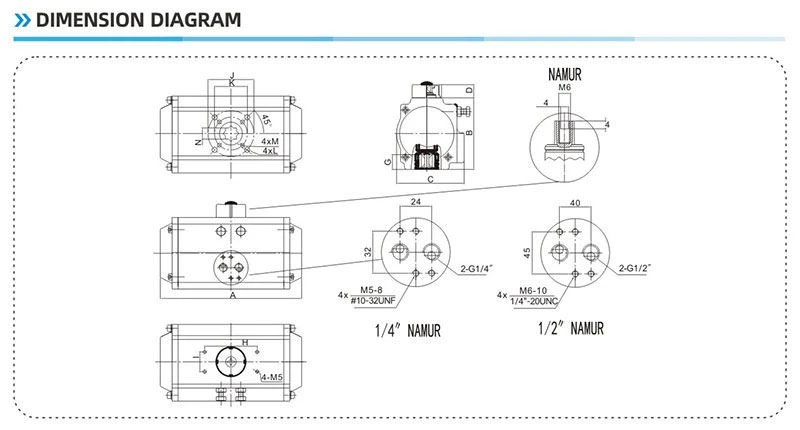

Diagramma dimensionale
FAQ
Q 1: Capacità dei termini di pagamento?
A 1: T/T, L/C, Western Union.
Q 2: Condizioni commerciali?
R 2: In accordo con gli Incoterms 2010, normalmente con EXW, FOB shanghai, CFR, CIF e DDU.
Q 3: Validità della citazione?
R 3: Entro 30 giorni.
Q 4: Modalità di spedizione?
A 4: Via mare, aereo, espresso o treno.
Q 5: Garanzia?
A 5: un anno di garanzia di qualità gratuita e un servizio a pagamento per tutta la vita.
Q 6: Installazione e formazione?
A 6: normale video guida per l'installazione. Se necessario, viene fornito un servizio di ingegneria all'estero a pagamento.
