Caratteristiche del progetto
Caratteristiche del progetto

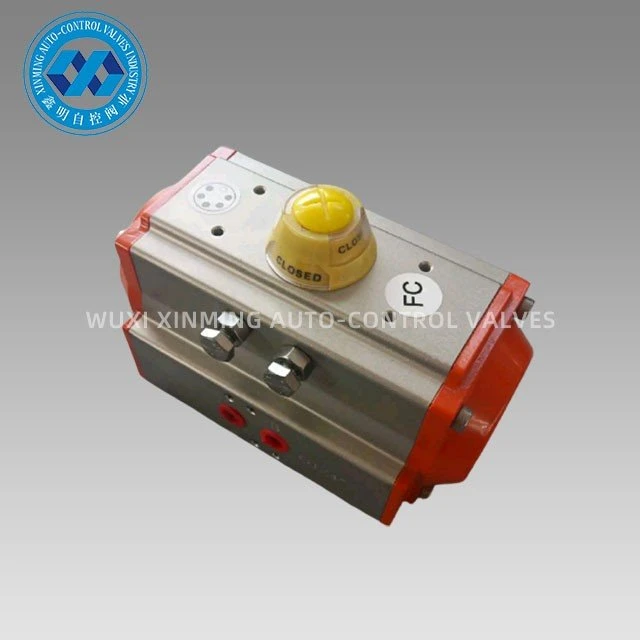

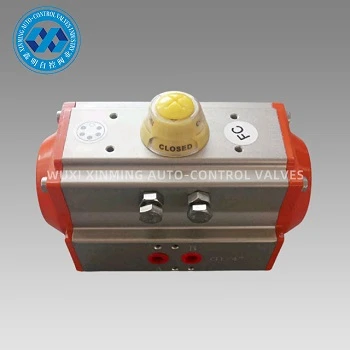

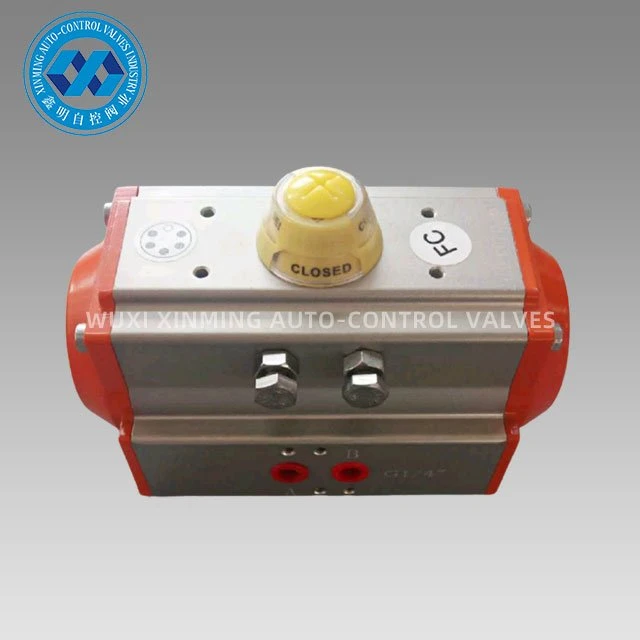

Gli attuatori rotanti pneumatici AT a doppio effetto sono studiati, sviluppati e progettati sulla base dell'applicazione completa di nuove tecnologie, nuovi materiali, nuovi processi e concetti innovativi in patria e all'estero, con le seguenti caratteristiche:
1. Completamente in linea con le normative internazionali: IS05211, DIN3337 e VDI/VDE-3845, standard NAMUR.
2. Per cilindro in alluminio estruso ad alta resistenza, la superficie interna è finemente rettificata e anodizzata dura, con lunga durata, basso coefficiente di attrito e azione rapida.
3. La bella forma moderna compatta e le specifiche multiple rendono la selezione più economica.
4.Tutte le superfici attive adottano cuscinetti di alta qualità con basso attrito, lunga durata e nessun rumore.
5. Sono installati due meccanismi di regolazione della corsa indipendenti per regolare facilmente ± 5 gradi extra in posizione completamente aperta o completamente chiusa
6.Gli attuatori con la stessa struttura esterna sono disponibili nelle versioni a doppio effetto ea semplice effetto (ritorno a molla). La versione a semplice effetto ha il tipo normalmente chiuso e normalmente aperto
Capacità di fornitura
Capacità di fornitura: 10000 unità al mese Attuatore rotante pneumatico
Imballaggio e consegna
Particolare dell'imballaggio: 1). cartone separato con imballaggio in schiuma all'interno
2) cassa del compensato per la spedizione dell'oceano
3) Pallet in compensato per spedizioni aeree
Porto di partenza: Shanghai, Cina
Tempi di consegna:
|
Quantità (Unità) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tempo (giorni) |
Merci in magazzino |
7 |
20 |
Da negoziare |
introduzione al prodotto
Gli attuatori pneumatici AT della serie XM sono utilizzati per controllare automaticamente valvole a farfalla, valvole a sfera e macchinari con movimento rotatorio. I pistoni a doppia cremagliera in lega di alluminio pressofuso di precisione con trattamento di ossidazione dura migliorano la precisione dell'angolo di rotazione e la durata. Il corpo dell'attuatore con ossidazione dura può evitare efficacemente il graffio.
Vantaggio
1) Tutti i pezzi di ricambio importanti verrebbero trattati con anodizzazione dura per migliorare notevolmente la resistenza per garantire buone prestazioni e durata.
2) Tutti i processi sono formati una tantum dal CNC per garantire l'accuratezza del processo e la durata.
Applicazione
Gli attuatori rotanti pneumatici possono essere adatti a vari campi magnetici infiammabili, corrosivi, polverosi, forti, radiazioni, ambienti corrosivi di vibrazione interni o esterni, che sono ampiamente utilizzati nel campo dell'energia elettrica, petrolchimico, metallurgico, petrolio, gas, città, costruzione, drenaggio, industria chimica, raffinazione del petrolio, estrazione mineraria, centrale elettrica, metallurgia, architettura, medicina, cibo, gas, ricerca scientifica, ecc.
Parametro tecnico
TABELLA COPPIE DI USCITA ATTUATORE A DOPPIO EFFETTO XM
| Modello |
Pressione dell'aria in ingresso (unità: bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Coppia di uscita della pressione dell'aria (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Introduzione dell'azienda
Dal 2007, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD ha stabilito.
Produciamo principalmente attuatore pneumatico, valvola a sfera pneumatica, valvola a farfalla pneumatica, valvola di controllo pneumatica/elettrica, ecc.

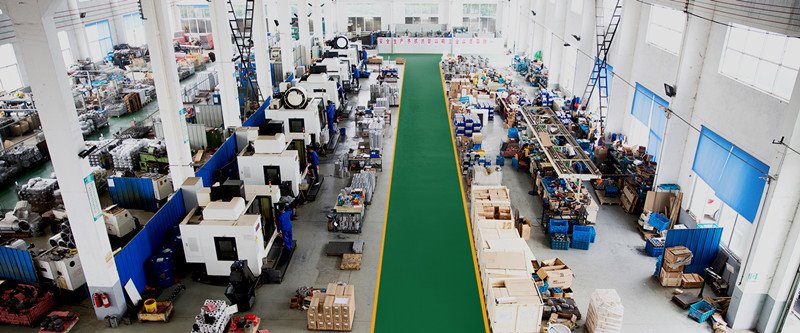

La nostra azienda dispone di avanzate apparecchiature di elaborazione e sofisticate apparecchiature di collaudo. Le nostre apparecchiature di elaborazione includono torni, fresatrici, alesatrici, pialle, trapani, torni CNC, centri di lavoro CNC e altre attrezzature. Ci sono in totale 30 set, di cui 5 set di centri di lavoro verticali importati e diversi set di torni CNC avanzati.
Nostro servizio
1) Linea diretta 7x24 ore
2) Controllo di qualità rigoroso
3) Buona qualità ad un prezzo vantaggioso
4) Eccellente servizio post-vendita
5) Supporto tecnico in linea
6) termine di consegna minimo
