Nei sistemi di automazione industriale, molte aziende incontrano spesso problemi nel controllo delle valvole, come velocità di risposta lenta, coppia insufficiente, basso livello di automazione e manutenzione frequente. Soprattutto nei sistemi di tubazioni che richiedono frequenti aperture e chiusure delle valvole, le prestazioni instabili degli attuatori non solo influiscono sull'efficienza produttiva ma possono anche comportare rischi per la sicurezza.
L'attuatore pneumatico con corsa angolare è progettato per risolvere questi problemi, fornendo un controllo automatizzato stabile, veloce e affidabile per varie valvole rotanti a 90 gradi.
L'attuatore pneumatico con corsa angolare è un attuatore azionato da aria compressa. Attraverso un meccanismo di trasmissione interno, converte l'energia pneumatica in movimento rotatorio angolare, ottenendo così l'apertura e la chiusura della valvola.
Questo attuatore viene utilizzato principalmente per controllare valvole a corsa angolare come valvole a sfera, valvole a farfalla e valvole a maschio. Presenta una struttura compatta, un funzionamento stabile e una risposta rapida, che lo rendono un importante dispositivo di controllo nei sistemi di tubazioni automatizzate industriali.

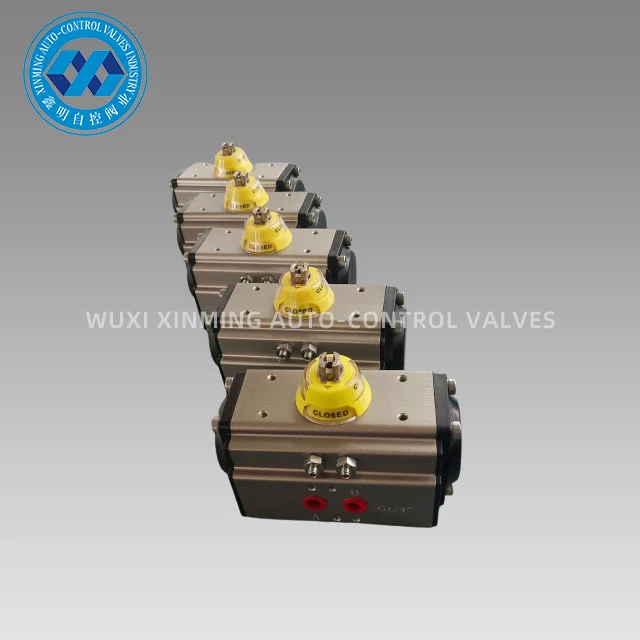

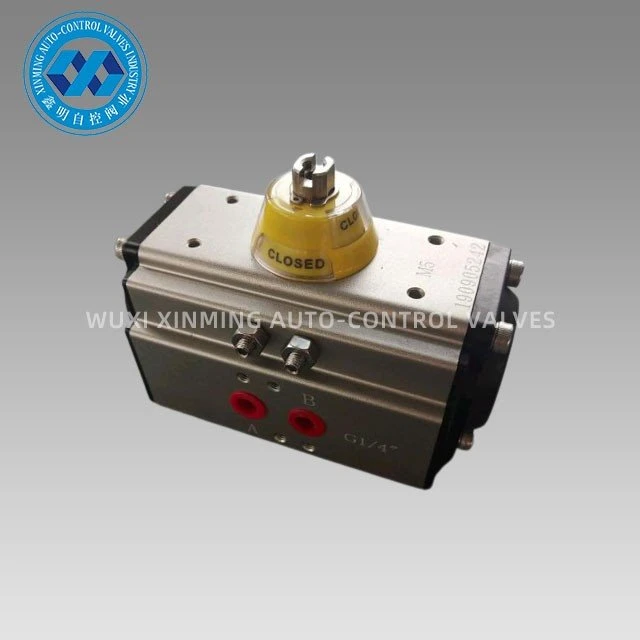

Gli attuatori pneumatici con corsa angolare della serie XM vengono utilizzati per controllare automaticamente valvole a farfalla, valvole a sfera e macchinari con movimento rotatorio. I pistoni a doppia cremagliera-pressofusi in lega di alluminio di precisione-con trattamento di ossidazione dura migliorano la precisione dell'angolo di rotazione e la durata. Il corpo dell'attuatore con ossidazione dura- può evitare efficacemente i graffi.
Specifiche del prodotto
|
Nome del prodotto |
Attuatore pneumatico con corsa angolare |
|
Materiale |
Acciaio inossidabile/lega di alluminio |
|
Certificato |
ISO9001:2015, CE, ATEX, SIL3 |
|
Funzione |
ACCESO/SPENTO |
|
Applicazione |
Valvola a sfera di automazione, Valvola a farfalla di automazione |
|
Intervallo di temperatura |
-40~150 gradi C |
|
Tempi di consegna |
entro 7 giorni normalmente. |
|
Porto di spedizione |
Shanghai, Ningbo, ecc. |
|
Dettaglio del pacchetto |
ogni cartone all'interno, cassa di compensato (spedizione via mare) o pallet (spedizione aerea) all'esterno |
|
Angolo di rotazione |
0~90 gradi/ 0~120 gradi/ 0~180 gradi |
|
Struttura |
Attuatore rotante a pignone e cremagliera |
|
Trattamento superficiale |
anodizzazione dura |
|
Temperatura di lavoro |
Temperatura normale: -20 gradi ~ 80 gradi (-4 gradi F ~ 176 gradi F) |
|
Connessione |
NAMUR, ISO5211 e DIN3337 |
|
Colore del cappuccio |
supporto personalizzato |
|
Tipo |
doppio effetto e semplice effetto |
|
Indicatore |
Supporto personalizzato |
|
Installa gli accessori |
Scatola interruttori di finecorsa/elettrovalvola/posizionatore valvola, ecc. |
|
Accessori per valvole |
Cambio a comando manuale |
|
Pistone |
Anodizzazione dura |
|
Medio |
Acqua, olio, aria o ambiente corrosivo |
|
Modello |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Capacità di fornitura
Disponiamo di uno stock sufficiente di modelli standard e possiamo consegnarli rapidamente.
Supporta la personalizzazione OEM/ODM, con il completamento più rapido della produzione personalizzata in piccoli-lotti entro 7 giorni.
Imballaggio e consegna
Particolare dell'imballaggio:
1). scatola separata con imballaggio in schiuma all'interno
2) cassa in compensato per la spedizione via mare
3) Pallet in compensato per spedizioni aeree
Porto di partenza: Shanghai, Cina
Tempi di consegna:
|
Quantità (unità) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tempo (giorni) |
Merci in magazzino |
7 |
20 |
Da negoziare |
Vantaggio
Tutti i processi vengono-time-formati una volta dal CNC per garantire l'accuratezza del processo e la durata di servizio.

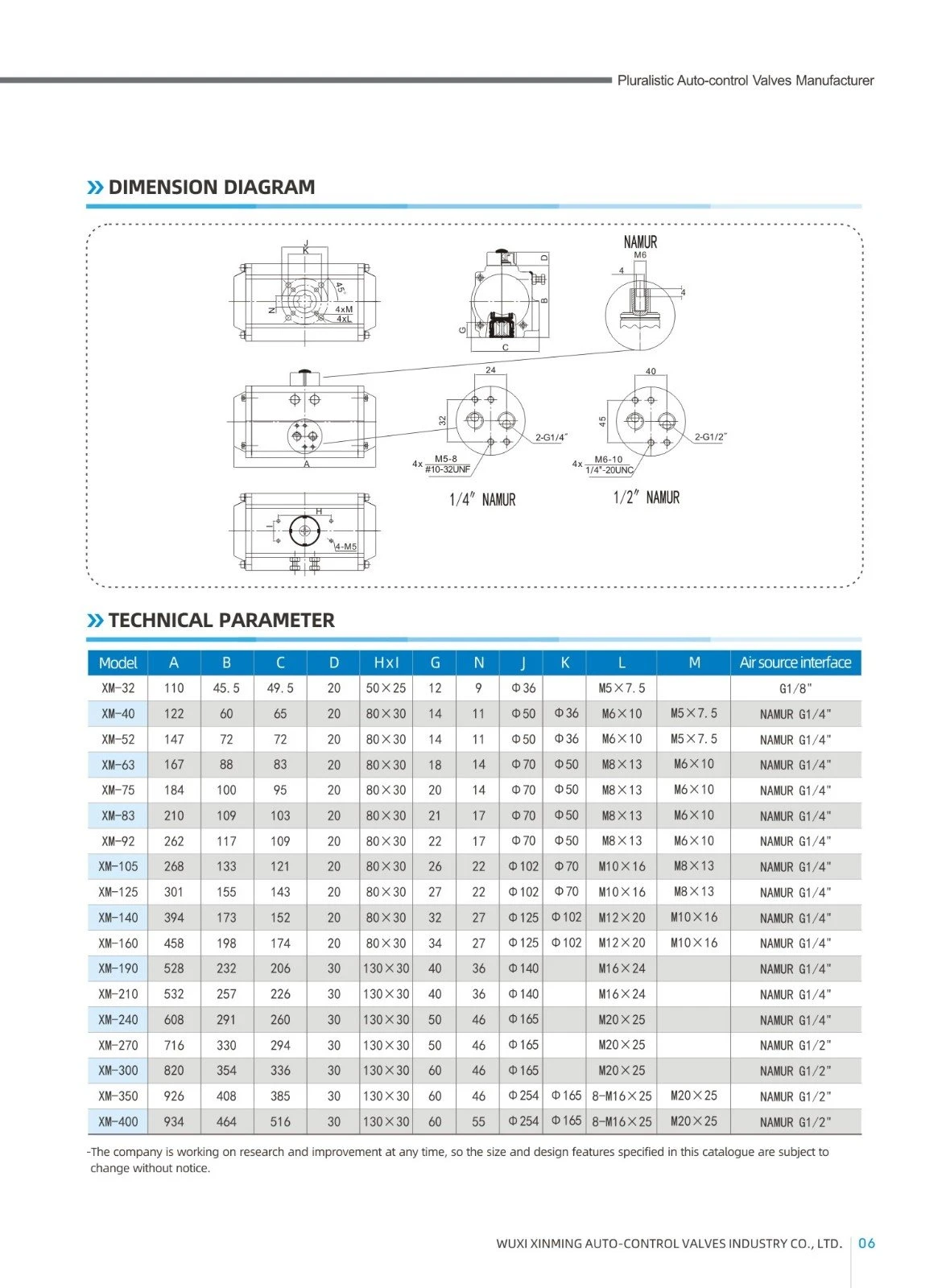

Dimensioni dell'attuatore pneumatico con corsa angolare
TABELLA DELLE COPPIE DI USCITA DELL'ATTUATORE A DOPPIO EFFETTO XM
|
Modello |
Pressione dell'aria in ingresso (unità: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Coppia di uscita della pressione dell'aria (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
