Panoramica del prodotto

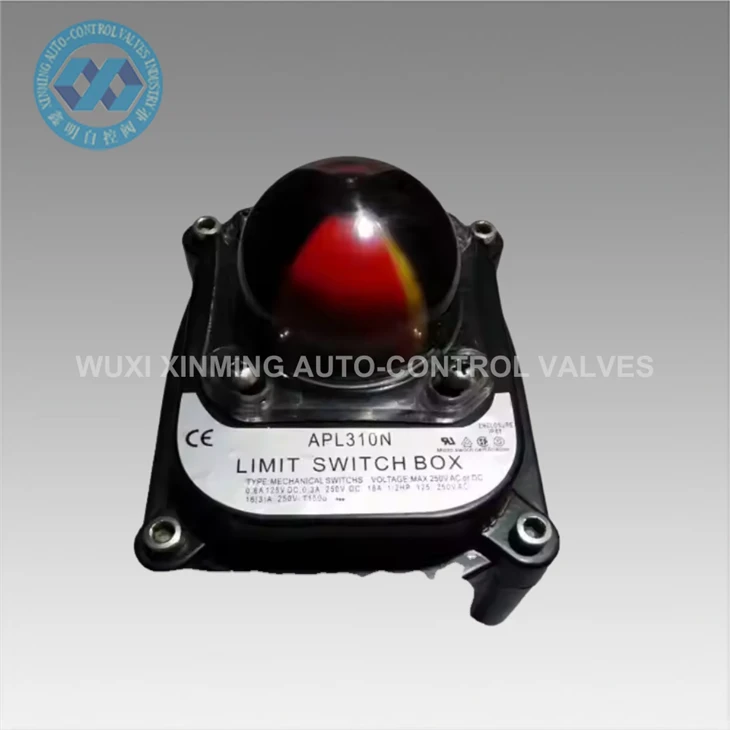

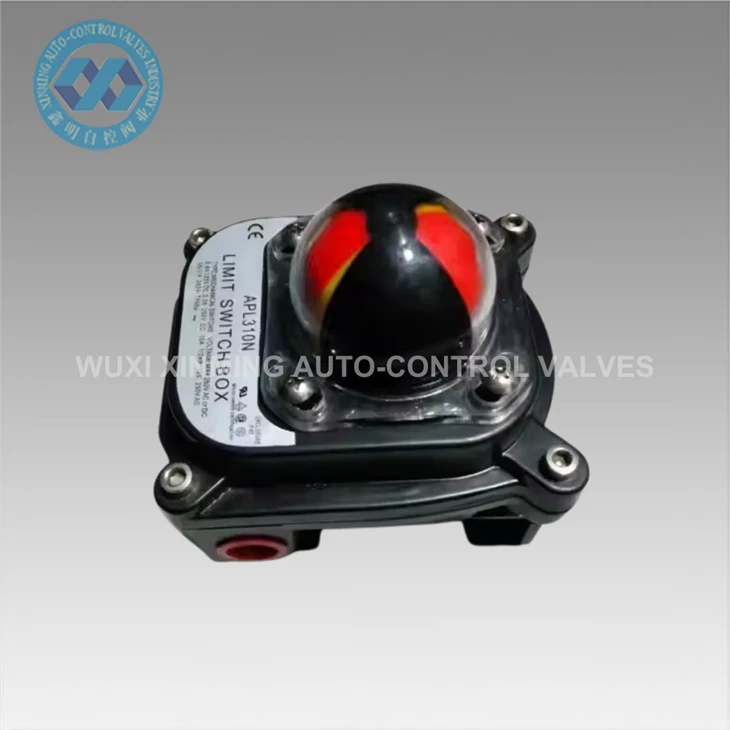

Il quadro interruttori di finecorsa APL-310N è un affidabile indicatore di posizione della valvola e un dispositivo di feedback progettato per i sistemi di automazione industriale. Viene utilizzato per monitorare le posizioni di apertura e chiusura delle valvole a quarto di giro, comprese le valvole a sfera e le valvole a farfalla, quando azionate da attuatori pneumatici o elettrici.
Fornendo feedback sulla posizione meccanica ed elettrica in tempo reale-, l'APL-310N contribuisce a garantire un funzionamento sicuro e accurato della valvola nei sistemi di controllo del processo, in particolare dove è richiesto il monitoraggio remoto.
Caratteristiche
- Scocca in lega di alluminio pressofuso-, verniciatura a polvere, aspetto gradevole e qualità affidabile
- La posizione dell'interruttore può essere chiaramente identificata dall'indicatore
- Impostare rapidamente la camma, montata tramite albero scanalato e molla, facile da regolare senza attrezzi.
- Morsettiera multi-contatto con 8 contatti standard per un cablaggio pratico e sicuro
- Interfaccia cablata standard
- Bulloni anti-, i bulloni fissati al coperchio superiore non cadranno durante lo smontaggio.
- Installazione semplice, collegamento del mandrino in acciaio inossidabile e staffa di montaggio. Tutti sono conformi agli standard NAMUR
Specifiche tecniche

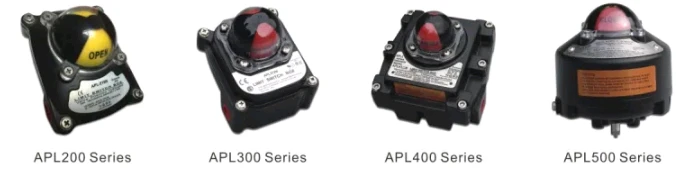

| Serie APL200,300,400,500 | ||
| Conchiglia | Standard | Opzione |
| Temperatura | Serie 200 (IP66) Serie 300 (IP66) Serie 400 (Exd II BT6 IP66) | |
| Serie 500 (Exd IICT6 Gb DIP A21TA,T6 IP66) | ||
| -25 gradi ~+85 gradi | ||
| Porta di cablaggio | 2XNPT1/2 (applicabile serie 200/300) | PT1/2 (applicabile serie 200/300) |
| 2XNPT3/4 (applicabile serie 400/500) | PF1/2 (applicabile serie 200/300) | |
| M20.PG13.5(applicabile serie 200/300) | ||
| PT3/4 (applicabile serie 400/500) | ||
| PF3/4 (applicabile serie 400/500) | ||
Applicazioni
L'indicatore di posizione della valvola APL-310N è ampiamente utilizzato nei sistemi di automazione industriale dove è richiesto il monitoraggio dello stato della valvola:
- Monitoraggio delle valvole di oleodotti e gasdotti
- Sistemi di trattamento delle acque e delle acque reflue
- Impianti di lavorazione chimica
- Impianti di produzione di energia
- Sistemi di controllo dell'automazione industriale
- Linee di produzione alimentare e farmaceutica
In un tipico impianto di trattamento delle acque reflue, l'APL-310N è installato su valvole a farfalla per fornire feedback in tempo reale alla sala di controllo, garantendo che le valvole di regolazione del flusso funzionino correttamente e in sicurezza.
Domande frequenti
Q1: A cosa serve un box finecorsa?
Una scatola di finecorsa viene utilizzata per fornire un feedback sulla posizione di apertura/chiusura delle valvole nei sistemi di controllo automatizzati.
Q2: Con quali valvole è compatibile l'APL-310N?
Viene utilizzato principalmente con valvole a un quarto-di giro come valvole a sfera e valvole a farfalla.
Q3: L'APL-310N è adatto per l'uso esterno?
Sì, grazie al suo alloggiamento in alluminio con grado di protezione IP67, può essere utilizzato in ambienti esterni e difficili.
Q4: Quale standard di montaggio utilizza?
Utilizza il montaggio standard NAMUR, compatibile con la maggior parte degli attuatori pneumatici.
