Panoramica del prodotto

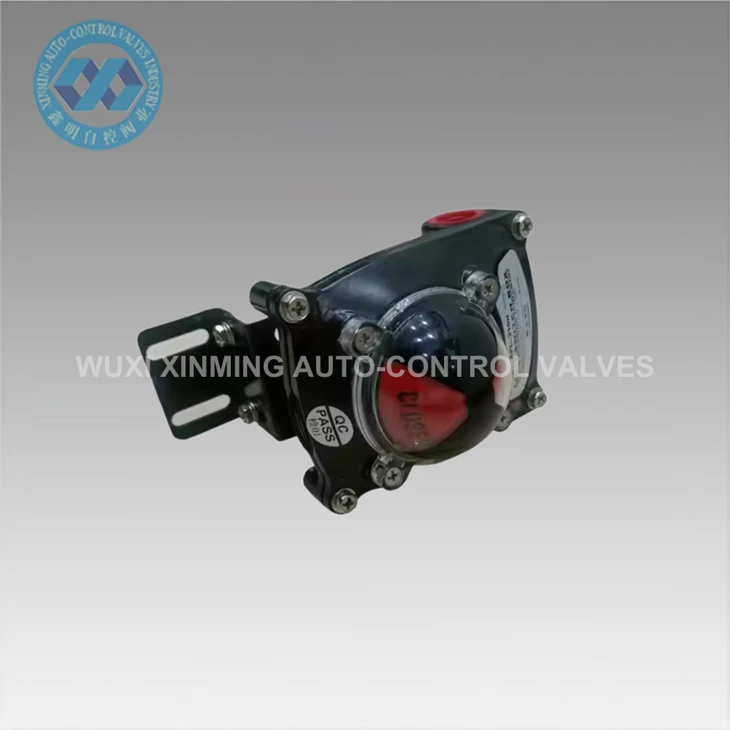

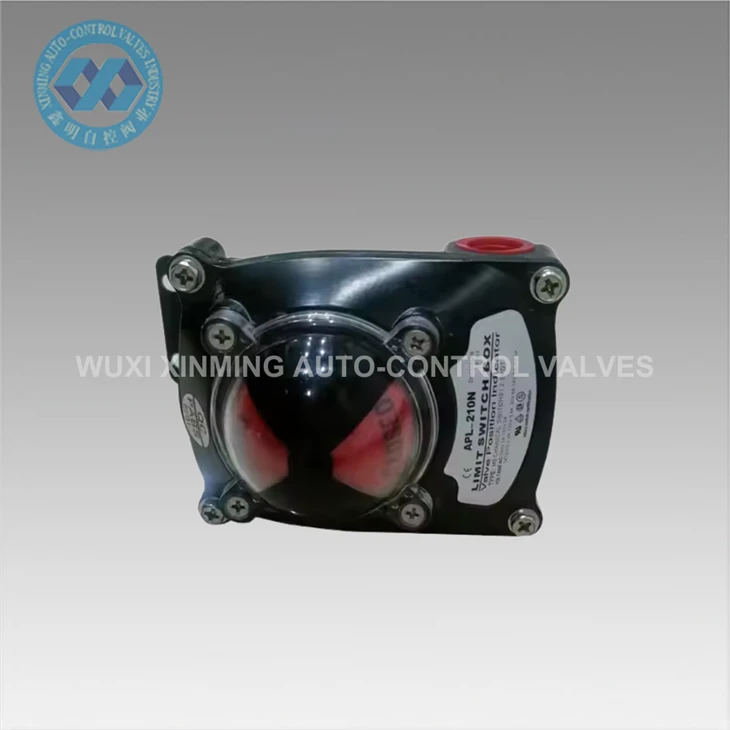

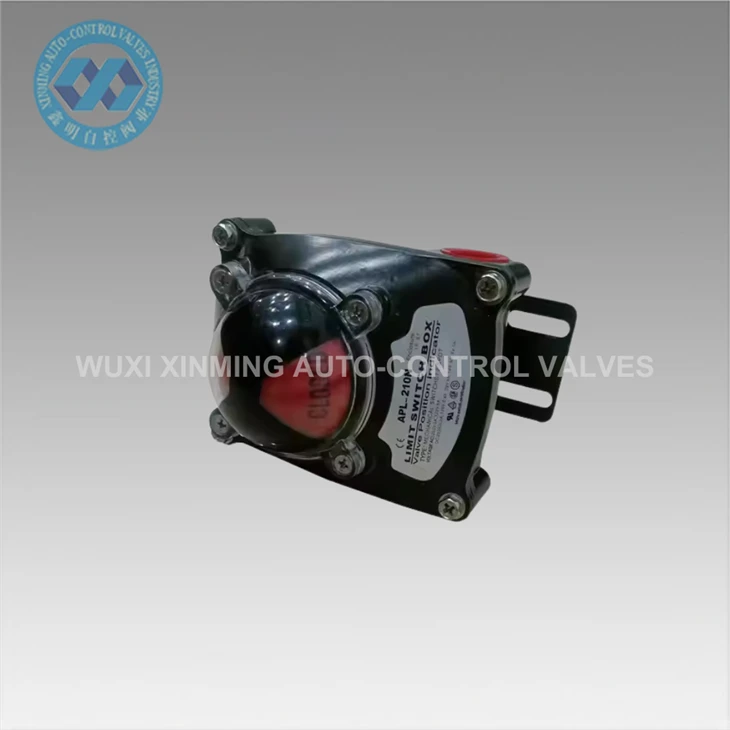

Il quadro interruttori di finecorsa meccanico APL-210N è progettato per l'indicazione precisa della posizione della valvola e il feedback nei sistemi di automazione industriale. È ampiamente utilizzato su attuatori rotanti pneumatici e valvole a quarto di giro, come valvole a sfera e valvole a farfalla, per fornire segnali affidabili di stato di apertura/chiusura ai sistemi di controllo.
Questa scatola di finecorsa converte la rotazione meccanica dello stelo della valvola in segnali di commutazione elettrici attraverso un meccanismo a camma interno, garantendo un monitoraggio accurato della posizione durante il funzionamento automatizzato della valvola. Si tratta di un componente essenziale nelle industrie di processo in cui è necessario il feedback-in tempo reale sullo stato della valvola per un controllo del sistema sicuro e stabile.
Principio di funzionamento
L'APL-210N è installato sopra un attuatore pneumatico e collegato meccanicamente allo stelo della valvola. Quando la valvola ruota tra 0 gradi e 90 gradi, la camma all'interno del quadro elettrico ruota di conseguenza e attiva gli interruttori meccanici interni.

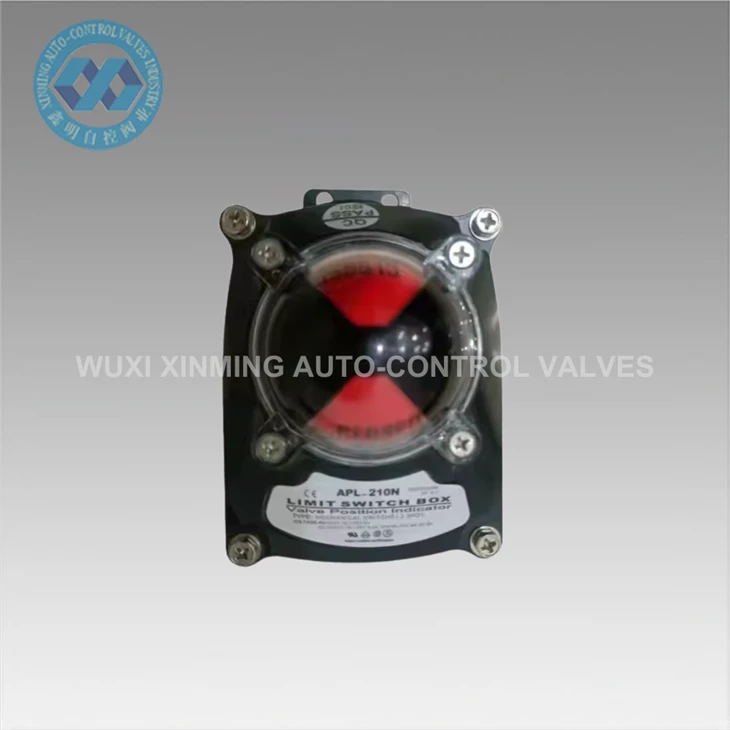

Questi interruttori inviano segnali ON/OFF al PLC o ai sistemi di controllo, indicando se la valvola è in posizione completamente aperta o completamente chiusa. Un indicatore visivo sul coperchio superiore fornisce una chiara conferma in loco senza aprire il dispositivo.
Specifiche tecniche
| Modello | APL-210N |
| Tipo di prodotto | Scatola di finecorsa meccanici |
| Applicazione | Indicazione della posizione della valvola |
| Valvole compatibili | Valvola a sfera, valvola a farfalla |
| Intervallo di rotazione | 0 gradi – 90 gradi |
| Materiale dell'alloggiamento | Lega di alluminio |
| Classe di protezione | IP67 |
| Norma di montaggio | NAMUR |
| Tipo di segnale | Interruttore ON/OFF meccanico |
| Installazione | Attuatore rotativo pneumatico montato |
Applicazioni
Il box finecorsa APL-210N è ampiamente utilizzato nei sistemi di automazione industriale che richiedono feedback sulla posizione della valvola:
- Sistemi di controllo delle valvole per oleodotti e gasdotti
- Impianti di trattamento delle acque e delle acque reflue
- Impianti di lavorazione chimica
- Sistemi di generazione di energia
- Linee di automazione dei processi industriali
- HVAC e sistemi generali di controllo del flusso
Nel funzionamento tipico, è installato su un attuatore pneumatico che aziona una valvola a farfalla, dove segnala continuamente lo stato di apertura/chiusura della valvola alla sala di controllo per un monitoraggio sicuro del processo.
