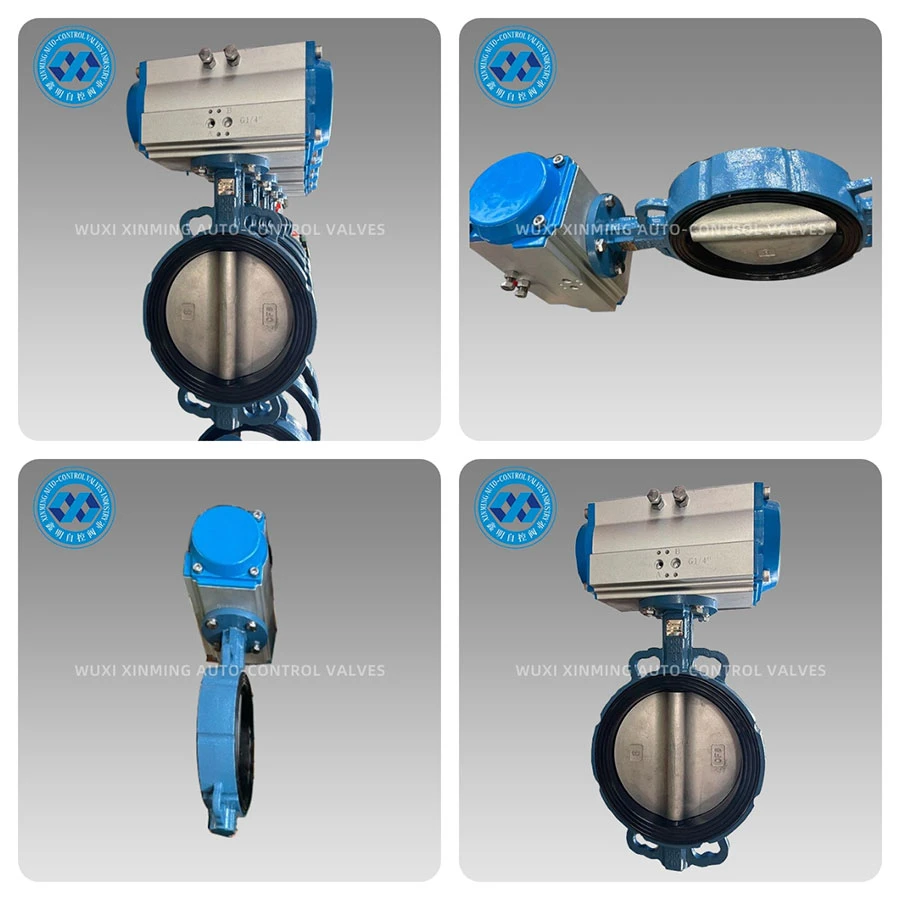

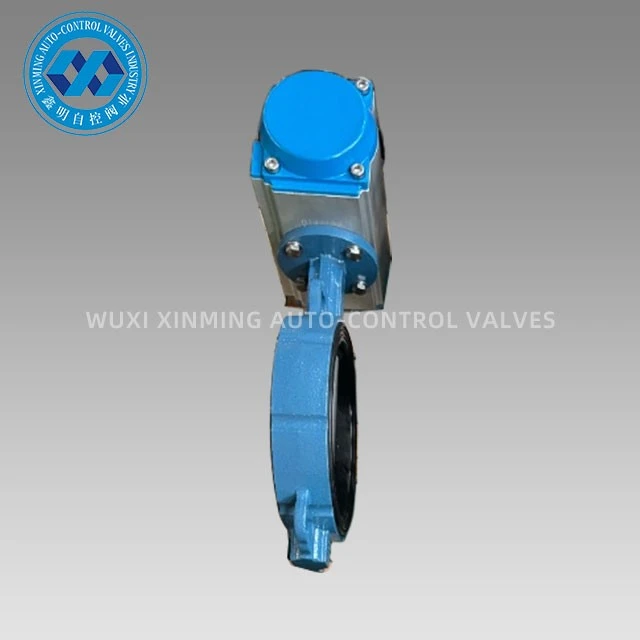

La valvola a farfalla ad azionamento pneumatico-integra una valvola a farfalla a doppio eccentrico/asse centrale ad alte-prestazioni con un attuatore pneumatico di tipo a cremagliera e pignone o a forcella-, garantendo un'apertura e una chiusura rapide e una regolazione precisa da 0-90 gradi utilizzando aria compressa pulita. Il corpo della valvola è dotato di un canale di flusso aerodinamico a forma di disco-, che garantisce una caduta di pressione estremamente bassa quando è completamente aperto e una tenuta senza bolle quando è chiuso. Progettato appositamente per i processi automatizzati, soddisfa i severi requisiti dell'industria moderna in termini di velocità, sicurezza ed efficienza energetica.
Vantaggi del prodotto:
Apertura e chiusura rapida
Singolo-effetto inferiore o uguale a 0,5 s, doppio-effetto inferiore o uguale a 1 s, riduzione del colpo d'ariete e dello spreco di fluido.
Coppia elevata
La struttura a forca fornisce fino a 15.000 N·m, azionando facilmente piastre valvole DN1200 di grande-diametro.
Sigillatura a lunga-duratura
Il rivestimento in gomma composita EPDM/PTFE mantiene perdite pari a ANSI Classe VI anche dopo 500.000 cicli.
Ignifugo e anti-statico
Conforme alle norme API 607 e ISO 10497, adatto per gas infiammabili e ambienti polverosi.
Connessione modulare
L'attuatore e il corpo valvola utilizzano flange standard ISO 5211; La-sostituzione in loco degli attuatori elettrici/idraulici richiede solo 10 minuti.
Notevole risparmio energetico
Il consumo energetico-azionato dall'aria è solo 1/3 di quello degli attuatori elettrici con le stesse specifiche; il ripristino a molla è disponibile in caso di guasto della fonte d'aria, garantendo una posizione sicura.
Specifiche tecniche:
Diametro: DN40-DN1200 (1½"-48")
Pressione: PN6-PN100 / Classe 125-600
Temperatura: -40 gradi ~+200 gradi (tipo a bassa-temperatura -60 gradi, tipo ad alta temperatura +450 gradi)
Corpo valvola: ferro duttile, WCB, CF8, CF8M, acciaio duplex, bronzo all'alluminio
Piastra valvola: CF8, CF8M, rivestimento in nylon, Hastelloy
Boccola: EPDM, NBR, PTFE, FKM, gomma siliconica
Attuatore: doppio-effetto/ritorno a molla, protezione IP66/IP67, antideflagrante opzionale-antideflagrante Ex d IIB T6
Connessione: wafer, capocorda, flangia, ANSI/JIS/DIN
Tasso di perdita: ANSI Classe VI/Livella a bolla zero
Controllo di qualità:
→ Ispezione del doppio materiale: analisi spettrale e test shock a bassa-temperatura
→ Lavorazione singola-su un centro di lavoro a cinque-assi, rotondità inferiore o uguale a 0,02 mm
→ Test di resistenza dell'alloggiamento al 100% 1,5x PN + 1.1x test di tenuta all'aria a bassa-pressione
→ Calibrazione corsa attuatore con laser tracker, report di linearità archiviato per 5 anni
→ Verifiche API 6D, CE, ISO 9001 di terze parti-, rapporti originali forniti con la spedizione
Imballaggio e consegna:
Imballaggio e trasporto: il corpo della valvola e l'attuatore sono avvolti ciascuno con pellicola antiruggine VCI- e la scatola esterna è costituita da cinque strati di cartone ondulato rinforzato; fissato con pallet di legno e cinghie di plastica in acciaio, adatto per il trasporto marittimo a temperature comprese tra -50 gradi e +70 gradi. Il contrassegno di spedizione include il numero del progetto e il codice QR; scansiona il codice per scaricare il certificato di garanzia e testare il video.
Servizio post-vendita:
• Periodo di garanzia di 18 mesi, sostituzione gratuita per difetti di fabbricazione.
• Risposta nazionale entro 24-ore, arrivo in loco entro 72 ore; all'estero diagnostica video 48 ore, pezzi di ricambio spediti direttamente tramite DHL.
• Registro del ciclo di vita: elenco delle parti vulnerabili, video di manutenzione, formazione online.
• Fornisce ispezioni annuali e calibrazione delle prestazioni per garantire un funzionamento stabile delle valvole per 10+ anni.
La nostra forza: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., fondata nel 1998, copre un'area di 38.000㎡ e ha una capacità di produzione annua di 120.000 set di valvole a farfalla azionate da attuatori pneumatici-e relativi attuatori. Con centri di lavoro di DMG Germania e MAZAK Giappone e un laboratorio di fluidi API 6D, il nostro team di ricerca e sviluppo comprende 26 persone e detiene 42 brevetti. I nostri prodotti vengono esportati in 56 paesi, fornendo soluzioni di valvole per progetti globali come Shell, BASF e Sinopec. Scegli XINMING, scegli affidabilità ed efficienza!
