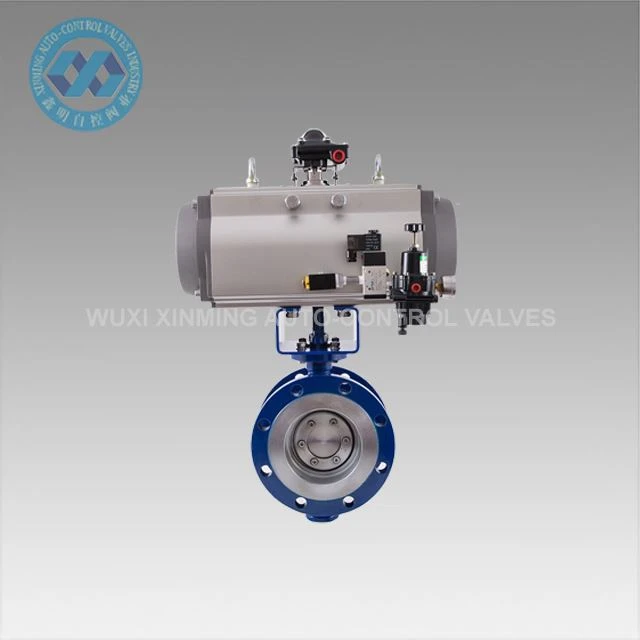

La nostra valvola a farfalla con metallo su metallo è una soluzione di controllo del flusso compatta, leggera ed economica-efficace che offre prestazioni versatili in varie applicazioni. Progettato con una configurazione stile wafer-per una facile installazione della flangia, è particolarmente adatto per sistemi di tubazioni con spazio limitato-nei servizi di acqua, aria, gas e prodotti chimici blandi. La valvola eccelle in condizioni impegnative, tra cui tubazioni ad alta-temperatura, alta-pressione e conservazione del calore-, fornendo funzioni di apertura/chiusura affidabili e capacità di regolazione precisa del flusso. Il suo design ottimizzato combina una struttura compatta, un ingombro ridotto e una struttura leggera con un funzionamento flessibile per un utilizzo conveniente in diversi ambienti industriali.

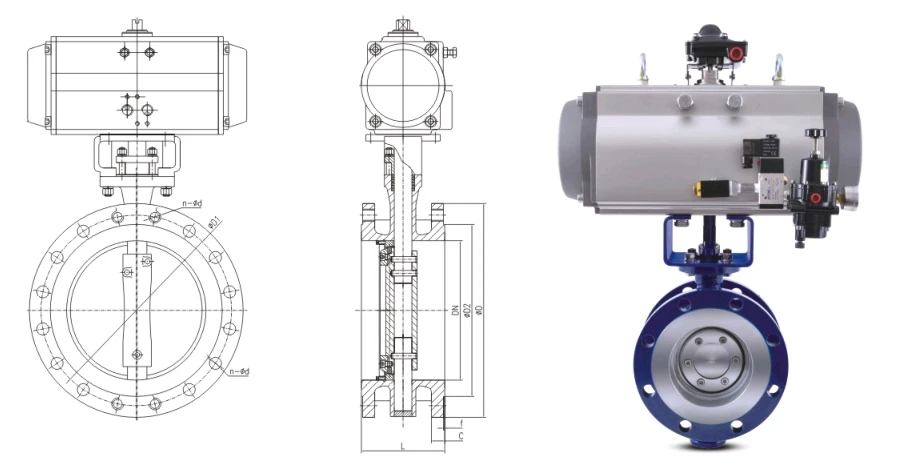

Parametro tecnico:
| Diametro nominale DN (mm) | L (mm) | D (mm) | D1 (mm) | D2(mm) | C(mm) | Hmm) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| Norma esecutiva | Ambito di applicazione | |||
| Progettazione e produzione | JB/T8527,GB/T12224,API609,ASME B16.34 ecc.Standard | Diametro nominale | DN50-DN3600 2"-144" |
Valvole diverse hanno dimensioni diverse. Si prega di chiamare per i dettagli |
| Flangia di collegamento | GB/T9113.1~9113.4, ASME B16.5, ASME B16.47 ecc. Standard | Pressione nominale | PN2.5-PN260 Classe150-Class1500 | |
| Lunghezza della struttura | GB/T12221API609 IS05752, ecc.Standard | Intervallo di temperatura | -196C-600C | |
| Ispezione ed esperimento | JB/T9092 GB/T26480 API598 IS05208 ecc.Standard | Metodo di connessione | Tipo a flangia, tipo con saldatura di testa, tipo wafer, tipo con aletta, ecc. | |
| Materiale del corpo | Acciaio al carbonio, acciaio al cromo molibdeno, acciaio inossidabile austenitico, acciaio inossidabile duplex, lega di titanio, Hastelloy, Monel, ecc. | |||
Caratteristiche del prodotto:
Tenuta metallica di alta qualità: la sede e il disco in acciaio inossidabile temprato garantiscono una chiusura affidabile-anche dopo un uso prolungato
Design ad alta-temperatura/alta-pressione: adatto per servizi fino a 650 gradi e valori di pressione ANSI Classe 600
Compatto e leggero: 30% più leggero delle valvole a saracinesca con valori comparabili
Flusso bidirezionale: eccellenti prestazioni di tenuta in entrambe le direzioni del flusso
Vantaggi progettuali:
Il design a triplo-offset previene l'usura e garantisce zero perdite
La costruzione-antincendio è conforme agli standard API 607/6FA
La bassa coppia operativa riduce i requisiti dell'attuatore
Funzionamento-senza manutenzione e lunga durata
Applicazioni tipiche:
Raffinerie e processi petrolchimici
Sistemi a vapore delle centrali elettriche
Trasmissione di gas-ad alta temperatura
Lavorazioni chimiche con mezzi abrasivi
