Come fornitore di valvole a farfalla in PVC, ho assistito in prima persona alla complessa relazione tra la posizione della valvola e il flusso attraverso una valvola a farfalla in PVC. Questa relazione non è solo fondamentale per il funzionamento efficiente dei sistemi fluidi, ma anche cruciale per le industrie che si basano sul controllo del flusso preciso. In questo blog, approfondiremo gli effetti della posizione della valvola sul flusso, esplorando i principi sottostanti, le implicazioni pratiche e le applicazioni del mondo reale.
Comprensione delle valvole a farfalla PVC
Prima di discutere l'impatto della posizione della valvola sul flusso, comprendiamo brevemente cos'è una valvola a farfalla in PVC. Una valvola a farfalla in PVC è una valvola a un quarto di svolta che utilizza un disco (la "farfalla") per regolare il flusso di fluido attraverso un tubo. Il disco ruota su un albero e ruotando la maniglia della valvola o l'attuatore, il disco può essere posizionato ovunque tra completamente aperto e completamente chiuso. Questo design semplice ma efficace rende popolari le valvole a farfalla in PVC in una vasta gamma di applicazioni, tra cui il trattamento delle acque, l'irrigazione, la lavorazione chimica e i sistemi HVAC.
Le basi del controllo del flusso
Il controllo del flusso è il processo di regolazione del volume, della pressione e della velocità di un fluido che scorre attraverso un tubo. Nel contesto di una valvola a farfalla in PVC, il controllo del flusso si ottiene regolando la posizione del disco della valvola. Quando il disco è completamente aperto, è parallelo alla direzione del flusso, consentendo il massimo flusso attraverso la valvola. Al contrario, quando il disco è completamente chiuso, è perpendicolare alla direzione del flusso, bloccando completamente il flusso.
La relazione tra posizione della valvola e flusso non è lineare. A aperture a basse valvole, una piccola variazione nella posizione della valvola può comportare una variazione significativa della portata. Man mano che la valvola si avvicina alla posizione completamente aperta, la variazione della portata diventa meno pronunciata per la stessa variazione nella posizione della valvola. Questa relazione non lineare è dovuta ai complessi schemi di flusso attorno al disco della valvola e alla conseguente caduta di pressione attraverso la valvola.
Effetti della posizione della valvola sul flusso
1. Portata
L'effetto più ovvio della posizione della valvola sul flusso è la variazione della portata. Come accennato in precedenza, la portata è massima quando la valvola è completamente aperta e zero quando la valvola è completamente chiusa. Tra questi due estremi, la portata è proporzionale all'area trasversale effettiva dell'apertura della valvola. L'area trasversale effettiva è determinata dalla posizione del disco della valvola e dalla forma del corpo della valvola.
Ad esempio, quando la valvola è parzialmente aperta, il disco crea una restrizione nel percorso del flusso, riducendo l'area trasversale effettiva e quindi la portata. Il grado di restrizione dipende dall'angolo del disco rispetto alla direzione del flusso. Un angolo più piccolo (più vicino a completamente aperto) si traduce in un'area trasversale efficace più ampia e una portata più elevata, mentre un angolo maggiore (più vicino a completamente chiuso) provoca un'area trasversale effettiva più piccola e una portata inferiore.
2. Caduta di pressione
Un altro effetto importante della posizione della valvola sul flusso è la caduta di pressione attraverso la valvola. La caduta di pressione è la differenza di pressione tra i lati a monte e a valle della valvola. Quando la valvola è completamente aperta, la caduta di pressione è minima perché il percorso di flusso è relativamente senza restrizioni. Tuttavia, man mano che la valvola è chiusa, la caduta di pressione aumenta a causa della maggiore resistenza al flusso causato dal disco della valvola.
La caduta di pressione attraverso una valvola a farfalla in PVC è influenzata da diversi fattori, tra cui la dimensione della valvola, la posizione della valvola, la portata e le proprietà del fluido. In generale, la caduta di pressione aumenta con l'apertura della valvola decrescente e l'aumento della portata. L'eccessiva caduta di pressione può portare a perdite di energia, ridotta efficienza del sistema e potenziali danni alla valvola e altri componenti nel sistema.
3. Turbulenza a flusso
La posizione della valvola influenza anche la turbolenza del flusso all'interno della valvola e il tubo a valle. La turbolenza è il movimento irregolare e caotico delle particelle di fluido, che può causare rumore, vibrazione ed erosione. Quando la valvola è completamente aperta, il flusso è relativamente laminare (liscio e ordinato), con conseguente turbolenza minima. Tuttavia, man mano che la valvola è chiusa, il flusso diventa più turbolento a causa della separazione del flusso dal disco della valvola e della formazione di vortici e vortici.
Il grado di turbolenza dipende dalla posizione della valvola, dalla portata e dalla progettazione della valvola. In alcune applicazioni, come nelle condutture che trasportano fluidi abrasivi, l'eccessiva turbolenza può causare un'erosione significativa del disco della valvola e delle pareti del tubo, portando a un fallimento prematuro della valvola e del sistema.
Implicazioni e applicazioni pratiche
1. Regolazione del flusso
La capacità di controllare la portata regolando la posizione della valvola rende le valvole a farfalla PVC ideali per applicazioni in cui è richiesta una regolazione del flusso precisa. Ad esempio, negli impianti di trattamento delle acque, le valvole a farfalla in PVC vengono utilizzate per controllare il flusso di acqua attraverso vari processi di trattamento, come filtrazione, disinfezione e sedimentazione. Regolando la posizione della valvola, gli operatori possono garantire che la quantità corretta di acqua scorre attraverso ciascun processo, ottimizzando l'efficienza del trattamento e la qualità dell'acqua.
2. Controllo on/off
Oltre alla regolazione del flusso, le valvole a farfalla in PVC sono anche comunemente utilizzate per il controllo on/off. Quando la valvola è completamente aperta, consente al fluido di fluire liberamente attraverso il tubo e quando la valvola è completamente chiusa, interrompe completamente il flusso. Ciò rende le valvole a farfalla in PVC adatte per applicazioni in cui è necessario un controllo on/off/off/off -off -affidabile, ad esempio nei sistemi di irrigazione, in cui la valvola può essere utilizzata per accendere e spegnere l'approvvigionamento idrico.
3. Isolamento
Le valvole a farfalla PVC possono anche essere utilizzate per scopi di isolamento. In un sistema di tubazioni, le valvole di isolamento vengono utilizzate per isolare una sezione della tubazione per manutenzione, riparazione o ispezione. Chiudendo la valvola di isolamento, è possibile interrompere il flusso di fluido alla sezione isolata, consentendo di eseguire i lavori di manutenzione in modo sicuro. Le valvole a farfalla PVC sono spesso utilizzate come valvole di isolamento a causa del loro tempo di chiusura rapida e delle prestazioni di tenuta affidabili.
Esempi del mondo reale
Per illustrare gli effetti pratici della posizione della valvola sul flusso, consideriamo alcuni esempi del mondo reale.
1. PIANGINE DI CORSAZIONE CHIMICA
In un impianto di lavorazione chimica, le valvole a farfalla in PVC vengono utilizzate per controllare il flusso di vari prodotti chimici attraverso diverse fasi del processo di produzione. Ad esempio, in un recipiente di reazione, una valvola a farfalla in PVC viene utilizzata per controllare il flusso dei reagenti nella nave. Regolando la posizione della valvola, l'operatore può controllare la velocità di reazione e garantire che la reazione proceda alla velocità desiderata.
2. Sistema HVAC
In un sistema HVAC (riscaldamento, ventilazione e aria condizionata), le valvole a farfalla in PVC vengono utilizzate per controllare il flusso di aria o acqua attraverso il sistema. Ad esempio, in un sistema idrico refrigerato, una valvola a farfalla in PVC viene utilizzata per controllare il flusso di acqua refrigerata alle unità di manipolazione dell'aria. Regolando la posizione della valvola, l'operatore può controllare la temperatura e l'umidità dell'aria nell'edificio, garantendo un ambiente interno comodo e sano.
3. Sistema di distribuzione dell'acqua
In un sistema di distribuzione dell'acqua, le valvole a farfalla in PVC vengono utilizzate per controllare il flusso di acqua attraverso i tubi. Ad esempio, in un principale idrico, una valvola a farfalla in PVC viene utilizzata per controllare il flusso di acqua in diversi quartieri o distretti. Regolando la posizione della valvola, l'utilità dell'acqua può garantire che l'acqua sia distribuita uniformemente ed efficiente in tutto il sistema.
Conclusione
In conclusione, la posizione della valvola ha un effetto significativo sul flusso attraverso una valvola a farfalla in PVC. Regolando la posizione della valvola, gli operatori possono controllare la portata, la caduta di pressione e la turbolenza del flusso, che sono essenziali per il funzionamento efficiente dei sistemi di fluidi. Le valvole a farfalla in PVC sono ampiamente utilizzate in vari settori per la regolazione del flusso, il controllo on/off e gli scopi di isolamento, grazie al loro semplice design, prestazioni affidabili ed efficacia in termini di costi.

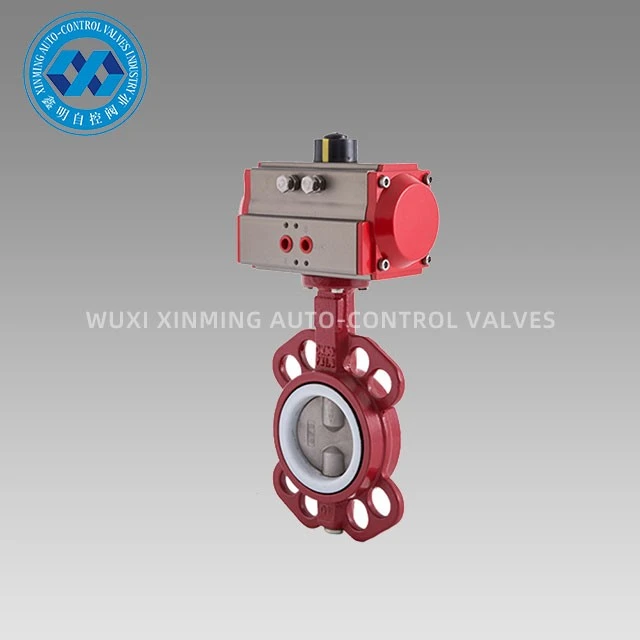

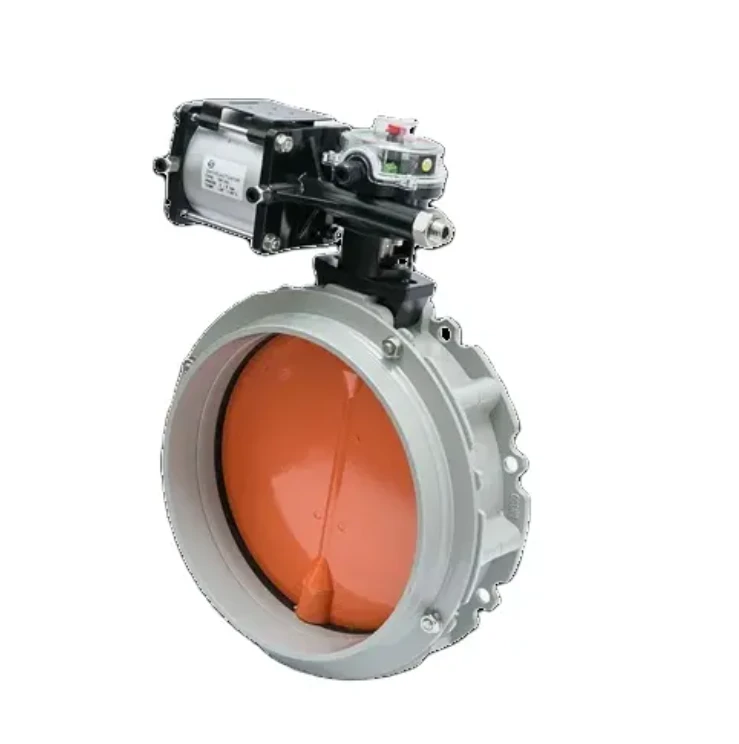

Se stai cercando valvole a farfalla in PVC di alta qualità per la tua applicazione, offriamo una vasta gamma di prodotti, anchePenumatic Attuatore Duttile Ductile Wafer Butterfly Valve,Valvola a farfalla in alluminio polvere pneumatica, EValvola a farfalla PVC con attuatore pneumatico. Le nostre valvole sono progettate e prodotte per soddisfare i più alti standard di qualità e prestazioni, garantendo un funzionamento affidabile e una lunga durata.
Ti invitiamo a contattarci per discutere i tuoi requisiti specifici ed esplorare come le nostre valvole a farfalla in PVC possono soddisfare le tue esigenze. Il nostro team di vendita esperto è pronto ad assisterti con la selezione dei prodotti, il supporto tecnico e la consulenza sugli appalti. Lavoriamo insieme per ottenere un controllo di flusso efficiente e affidabile nel sistema.
Riferimenti
- Miller, RW (1996). Manuale di ingegneria della misurazione del flusso. McGraw-Hill.
- Streeter, VL e Wylie, EB (1981). Meccanica fluida. McGraw-Hill.
- Idelchik, IE (1994). Manuale di resistenza idraulica. CRC Press.
