Come fornitore esperto di valvole a farfalla, capisco l'importanza critica di garantire il corretto funzionamento di ogni componente all'interno di questi dispositivi industriali essenziali. Uno di questi componenti cruciali è lo stelo della valvola, che svolge un ruolo fondamentale nell'operazione e nella longevità di una valvola a farfalla. In questo post sul blog, ti guiderò attraverso il processo di controllo dello stelo della valvola per l'usura, un'attività che può aiutare a prevenire costose guasti e garantire la continua efficienza dei sistemi di valvole.
Comprendere il ruolo dello stelo della valvola in una valvola a farfalla
Prima di approfondire il processo di ispezione, è essenziale comprendere la funzione dello stelo della valvola. In una valvola a farfalla, lo stelo collega l'attuatore al disco, consentendo al disco di ruotare all'interno del corpo della valvola di controllare il flusso del fluido. Lo stelo deve resistere a forze significative durante il funzionamento, compresa la coppia dall'attuatore e la pressione del fluido. Nel tempo, queste forze possono causare usura sullo stelo, il che può portare a prestazioni ridotte, perdite e persino guasti alla valvola completi.
Prepararsi per l'ispezione
Prima di iniziare a ispezionare lo stelo della valvola, è fondamentale prendere le precauzioni di sicurezza necessarie. Assicurarsi che la valvola sia in posizione chiusa e che il sistema sia depressurizzato. Se la valvola è in un sistema live, seguire tutte le procedure di blocco/tagout appropriate per evitare il funzionamento accidentale.
Avrai anche bisogno di alcuni strumenti di base per l'ispezione, tra cui una torcia, una pinza, un indicatore del sentimento e una lente d'ingrandimento. Questi strumenti ti aiuteranno a esaminare lo stelo per i segni di usura e ne misurano accuratamente le sue dimensioni.
Ispezione visiva
Il primo passo per controllare lo stelo della valvola per l'usura è un'ispezione visiva. Usa una torcia per illuminare lo stelo e cercare eventuali segni di danno evidenti, come graffi, nick o corrosione. Presta molta attenzione alle aree in cui lo stelo contatta il corpo della valvola e l'attuatore, poiché questi sono i luoghi più probabili per l'usura.
Se noti segni di danno, è essenziale determinare la causa. I graffi e i nick possono essere causati da oggetti estranei che entrano nella valvola, mentre la corrosione può essere il risultato dell'esposizione a sostanze chimiche o umidità aggressive. Identificare la causa del danno può aiutarti a prendere provvedimenti per impedire che si verifichi di nuovo in futuro.
Misurare il diametro dello stelo
Dopo aver completato l'ispezione visiva, usa una pinza per misurare il diametro dello stelo in diversi punti lungo la sua lunghezza. Confronta queste misurazioni con le specifiche del produttore per determinare se lo stelo ha indossato oltre i limiti accettabili.
Uno stelo consumato avrà in genere un diametro inferiore rispetto alla specifica originale. Se il diametro dello stelo è inferiore al limite minimo consentito, dovrà essere sostituito per garantire il corretto funzionamento della valvola.
Controllare il gioco
Un altro aspetto importante dell'ispezione dello stelo della valvola è verificare il gioco o la permanenza. Usa un indicatore del sentimento per misurare la clearance tra lo stelo e il corpo della valvola o l'attuatore. Il gioco eccessivo può indicare l'usura sullo stelo o sui componenti di accoppiamento, che può portare a una riduzione delle prestazioni della valvola e a una maggiore perdita.
Se scopri che esiste un gioco eccessivo nello stelo, è importante determinare la causa. Potrebbe essere dovuto all'usura dello stelo stesso, oppure potrebbe essere causato da cuscinetti usurati o boccole nel corpo della valvola o nell'attuatore. In entrambi i casi, i componenti usurati dovranno essere sostituiti per ripristinare il corretto funzionamento della valvola.
Ispezionando i sigilli dello stelo
Le guarnizioni dello stelo sono un altro componente critico della valvola che può essere influenzato dall'usura. Ispezionare i sigilli dello stelo per segni di danno o deterioramento, come crepe, lacrime o usura eccessiva. Una guarnizione del gambo danneggiata può consentire al fluido di perdere oltre lo stelo, il che può portare a una riduzione delle prestazioni della valvola e ai potenziali pericoli per la sicurezza.
Se si nota qualche segnale di danno ai sigilli dello stelo, dovranno essere sostituiti. Quando si sostituiscono le guarnizioni dello stelo, è importante utilizzare il tipo e la dimensione corretti della tenuta per garantire un adattamento adeguato e prevenire perdite.
Valutazione della connessione dell'attuatore
La connessione tra lo stelo della valvola e l'attuatore è anche un'area importante da ispezionare. Controllare la connessione dell'attuatore per segni di usura, come bulloni sciolti o componenti di accoppiamento usurati. Una connessione attuatore sciolta o usurata può far funzionare la valvola in modo irregolare o per niente.
Se scopri che la connessione dell'attuatore è allentata o usurata, dovrà essere serrata o sostituita se necessario. Assicurati di seguire le istruzioni del produttore quando si effettuano regolazioni o sostituzioni alla connessione dell'attuatore.
Quando sostituire lo stelo della valvola
Se scopri che lo stelo della valvola si è consumato oltre i limiti accettabili o se mostra segni di danni significativi, dovrà essere sostituito. La sostituzione dello stelo della valvola può essere un processo complesso, quindi è importante seguire attentamente le istruzioni del produttore.
In alcuni casi, potrebbe essere necessario sostituire altri componenti della valvola, come cuscinetti, boccole o guarnizioni dello stelo, contemporaneamente allo stelo. Ciò può aiutare a garantire il corretto funzionamento della valvola e prevenire problemi futuri.
Manutenzione preventiva
La manutenzione preventiva regolare è la chiave per garantire le prestazioni a lungo termine e l'affidabilità delle valvole a farfalla. Oltre a controllare lo stelo della valvola per l'usura, è importante eseguire altri compiti di manutenzione, come lubrificare le parti in movimento, ispezionare il corpo della valvola per danni e testare l'attuatore.
Seguendo un programma di manutenzione regolare, è possibile identificare e risolvere potenziali problemi prima che diventino importanti problemi, che possono aiutare a prolungare la vita delle valvole e ridurre i tempi di inattività.
Conclusione
Il controllo dello stelo della valvola per l'usura è una parte essenziale per mantenere il corretto funzionamento di una valvola a farfalla. Seguendo i passaggi delineati in questo post sul blog, è possibile identificare e affrontare eventuali segni di usura o danni prima di portare a costosi guasti o pericoli per la sicurezza.

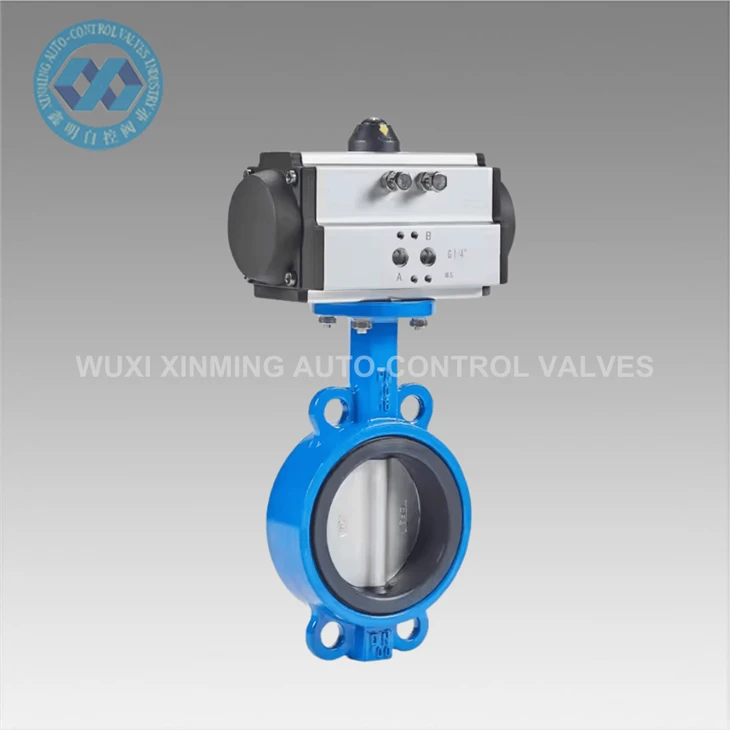

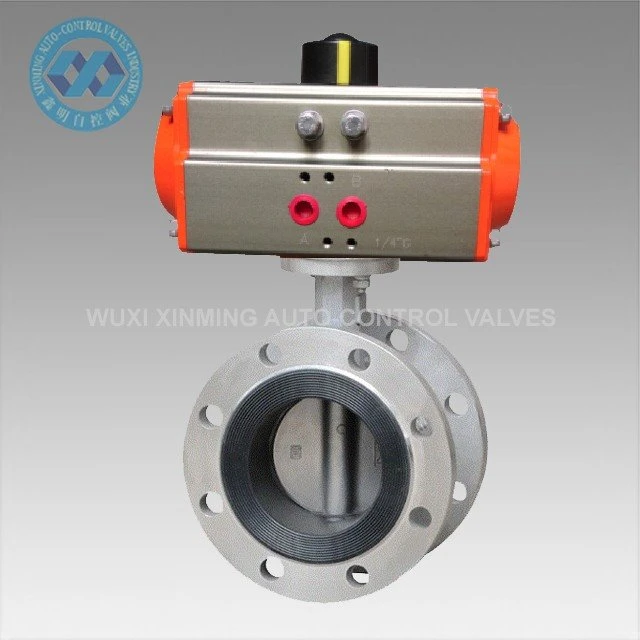

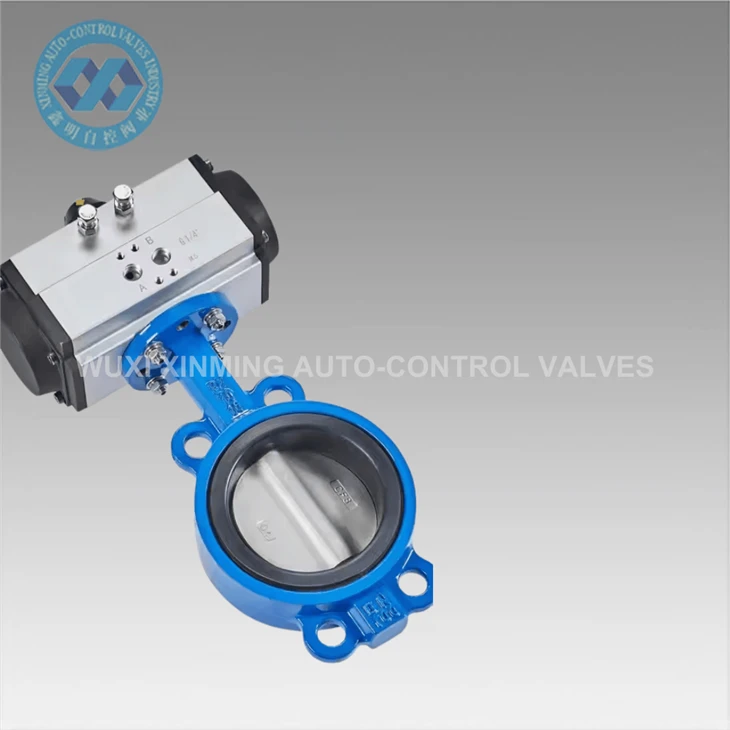

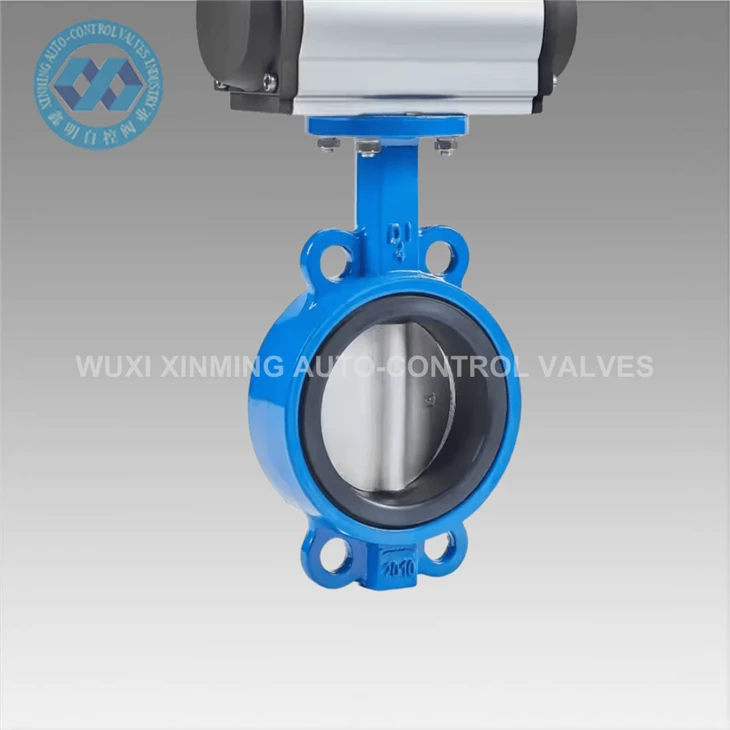

Nella nostra azienda offriamo una vasta gamma di valvole a farfalla di alta qualità, ancheAttuatore Pneumatic EPDM Flange Butterfly Valve,Valvola a farfalla flangia, EAcciaio inossidabile SS304 316L Valvola a farfalla pneumatica Valvola a farfalla. Le nostre valvole sono progettate e prodotte secondo i più alti standard, garantendo prestazioni affidabili e una lunga durata.
In caso di domande sul controllo dello stelo della valvola per l'usura o se sei interessato ad acquistare una valvola a farfalla, non esitare a contattarci. Il nostro team di esperti è sempre disponibile a fornirti le informazioni e il supporto di cui hai bisogno.
Riferimenti
- Valve Produttori Association of America (VMAA). Manuale della valvola.
- ASME B16.34 - Valvole - Fine flangiata, filettata e saldatura.
- API 609 - Valvole a farfalla, doppio flangiato, alette - tipo e tipo di wafer.
