L'installazione di una valvola a farfalla con capocorda in una tubazione verticale è un compito che richiede un'attenta pianificazione ed esecuzione. In qualità di fornitore affidabile di valvole a farfalla con capocorda, abbiamo una vasta esperienza in questo settore e siamo qui per guidarti attraverso il processo. In questo post del blog ti guideremo attraverso le fasi di installazione di una valvola a farfalla con capocorda in una tubazione verticale, dalla preparazione al collaudo finale.
Passaggio 1: preparazione
Prima di iniziare il processo di installazione, è necessario raccogliere tutti i materiali e gli strumenti necessari. Ciò include la valvola a farfalla stessa, i componenti della tubazione, le guarnizioni, i bulloni, i dadi, una chiave dinamometrica, un tagliatubi, una lima e qualsiasi altro strumento specifico per l'installazione.
Assicurarsi che la valvola e tutti i componenti della tubazione siano puliti e privi di detriti che potrebbero interferire con l'installazione o il funzionamento della valvola. Controllare le dimensioni della valvola e della tubazione per assicurarsi che siano compatibili. La valvola dovrebbe adattarsi perfettamente alla tubazione e i fori della flangia dovrebbero essere allineati correttamente.
Passaggio 2: posizionamento della valvola
Il passo successivo è posizionare la valvola nella tubazione verticale. Inizia tagliando la tubazione nel punto in cui verrà installata la valvola. Assicurarsi che il taglio sia diritto e pulito per garantire una corretta tenuta. Utilizzare una lima per smussare i bordi del tubo tagliato per evitare danni alle guarnizioni.
Quando si posiziona la valvola, è importante notare che le valvole a farfalla con aletta sono progettate per essere installate in posizione verticale con lo stelo in orientamento orizzontale. Ciò consente un corretto controllo del flusso e un facile funzionamento della valvola. Posizionare la valvola tra le due sezioni della tubazione, assicurandosi che le flange della valvola siano allineate con le flange del tubo.
Passaggio 3: installazione delle guarnizioni
Le guarnizioni sono fondamentali per prevenire perdite nel collegamento valvola-tubo. Posizionare una guarnizione su ciascun lato della valvola, allineando i fori nella guarnizione con i fori della flangia. Assicurarsi che la guarnizione sia centrata e copra l'intera faccia della flangia. Utilizzare un materiale per guarnizioni di alta qualità compatibile con il fluido trasportato nella tubazione e con le condizioni operative.
Passaggio 4: imbullonare la valvola
Una volta posizionate le guarnizioni, è il momento di imbullonare la valvola alla tubazione. Inserire i bulloni attraverso i fori della flangia, assicurandosi di utilizzare bulloni della dimensione e del tipo corretti. Posiziona un dado su ciascun bullone e serralo a mano per mantenere la valvola in posizione.
Dopo aver serrato manualmente tutti i bulloni, utilizzare una chiave dinamometrica per serrarli al valore di coppia consigliato dal produttore. Il serraggio dei bulloni in modo uniforme e alla coppia corretta è essenziale per una corretta tenuta e per prevenire danni alla valvola e alle guarnizioni. Assicurarsi di seguire uno schema a stella quando si stringono i bulloni per garantire una distribuzione uniforme della pressione.
Passaggio 5: collegamento dell'attuatore (se applicabile)

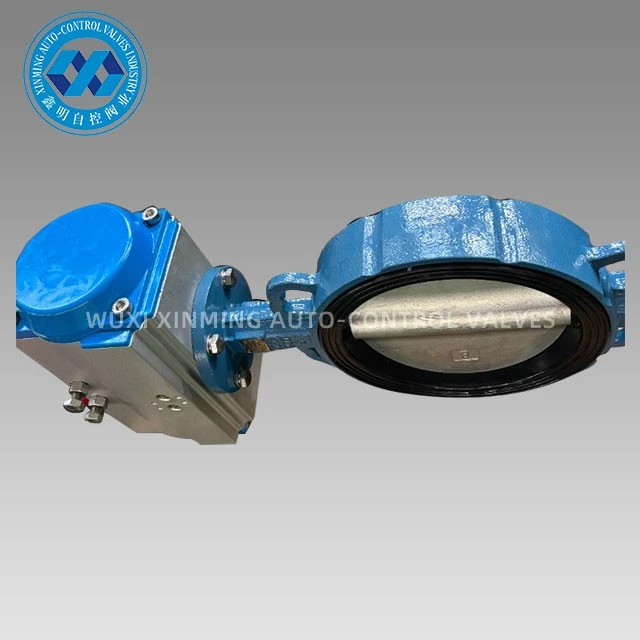

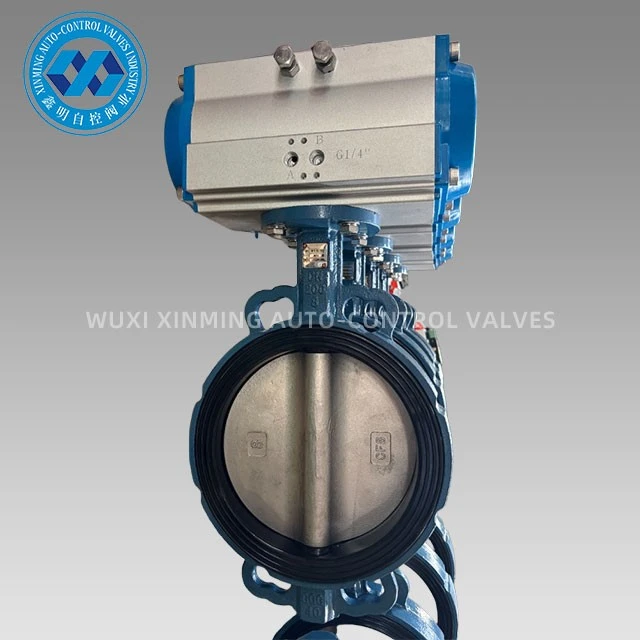

Se la valvola a farfalla con capocorda è dotata di un attuatore, come aValvola a farfalla azionata da attuatore pneumatico, il passo successivo è collegare l'attuatore alla valvola. Seguire le istruzioni del produttore per l'installazione dell'attuatore, che in genere comporta il collegamento dell'attuatore allo stelo della valvola e il collegamento delle linee di alimentazione dell'aria o del cablaggio elettrico.
Assicurarsi che l'attuatore sia correttamente allineato e fissato alla valvola per garantire un funzionamento regolare. Testare l'attuatore per assicurarsi che apra e chiuda la valvola correttamente e che l'indicatore di posizione sull'attuatore corrisponda alla posizione effettiva del disco della valvola.
Passaggio 6: test dell'installazione
Una volta installata la valvola e collegato l'attuatore (se applicabile), è il momento di testare l'installazione. Chiudere la valvola e pressurizzare la tubazione alla pressione di esercizio. Verificare la presenza di eventuali perdite attorno alle flange della valvola, alle guarnizioni o ai collegamenti dell'attuatore. Se si rilevano perdite, serrare ulteriormente i bulloni o sostituire le guarnizioni secondo necessità.
Aprire e chiudere la valvola più volte per garantire un funzionamento regolare. Controllare la capacità della valvola di regolare il flusso e le sue prestazioni di tenuta. Se la valvola non funziona correttamente o se ci sono problemi con il controllo del flusso, ispezionare la valvola e l'attuatore per eventuali problemi meccanici o disallineamenti.
Passaggio 7: finalizzazione dell'installazione
Dopo che l'installazione è stata testata e approvata, apportare le modifiche finali necessarie. Pulisci l'area di installazione e rimuovi eventuali strumenti o detriti. Etichettare la valvola e la tubazione per una facile identificazione e futura manutenzione.
Offriamo anche una vasta gamma di altre valvole a farfalla, come ad esValvola a farfalla pneumatica con attuatore di grado igienico WaferEValvola a farfalla sanitaria pneumatica, adatti a varie applicazioni in diversi settori.
