Principio di lavoro cooperativo
Link di controllo:
PLC/Controller → Segnale elettrica della valvola del solenoide → Commutazione del canale dell'aria compressa → Azione dell'attuatore pneumatico (on/off/regolare).
Processo tipico:
La valvola del solenoide ottiene energia, commuta il percorso del gas e l'aria compressa entra nella camera dell'attuatore;
La pressione spinge il pistone/diaframma, con conseguente spostamento meccanico;
Dopo l'interruzione dell'alimentazione, la valvola del solenoide viene ripristinata, il gas viene scaricato e l'attuatore ritorna nella posizione iniziale (ritorno a molla o alimentazione a gas inverso).
Design della struttura centrale
Sezione valvola del solenoide
Tipo di corpo della valvola:
TEE a due posizioni (2/3): controllo singolo cilindro di recitazione (aspirazione singola + scarico).
A due vie a due posizioni (2/5): controllo a doppia recitazione a doppia recitazione (doppia assunzione + doppio scarico).
Modalità di guida:
Azione diretta: trasmissione diretta a flusso piccolo (risposta rapida, adatta per il funzionamento ad alta frequenza).
Aperto pilota: commutazione assistita dalla pressione dell'aria (flusso grande, scenari ad alta pressione).
Design speciale:
Bobine a prova di esplosione (certificato ATEX) per ambienti infiammabili;
Basso consumo energetico (0. 5w ~ 1W) per prolungare la durata della batteria;
Pulsante di emergenza manuale (può essere costretto a modificare il percorso del gas in caso di guasto dell'alimentazione).
Abbinamento con l'attuatore
Standard di interfaccia: soddisfa le specifiche ISO 15407 o NFPA per garantire una connessione a gas rapido.
Abbinamento del flusso: il valore della valvola CV deve soddisfare i requisiti di velocità dell'attuatore.

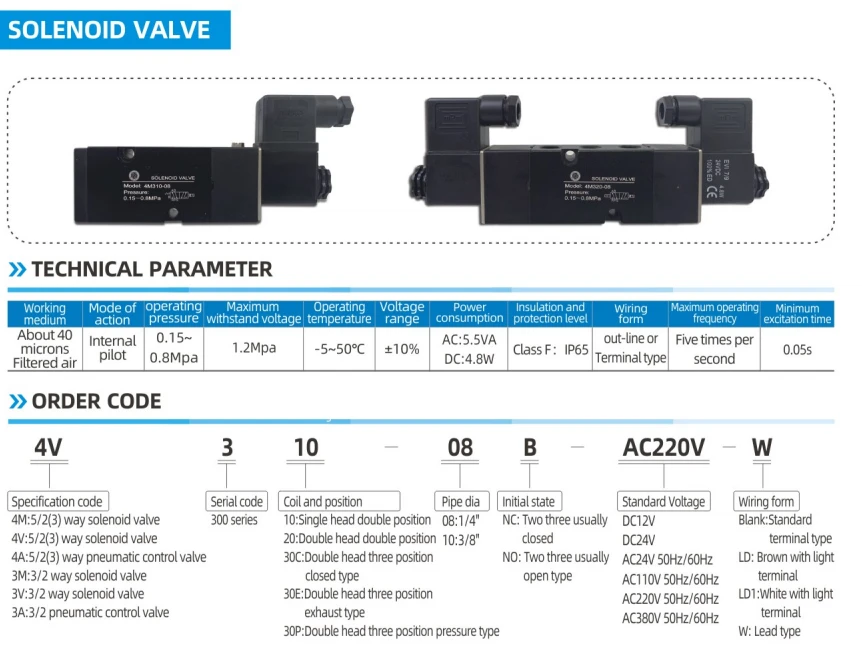

Parametri delle prestazioni chiave
Compatibilità della tensione: DC 24V (comunemente utilizzato nell'industria), AC 220V (scenario ad alta potenza).
Tempo di risposta: meno o uguale a 50 ms (la valvola ad alta velocità può raggiungere 10 ms, che colpisce la frequenza dell'attuatore).
Intervallo di pressione di lavoro: {{0}}. 2 ~ 1.0mpa (tipo generale), supporto valvola ad alta pressione 10MPA.
Classe di protezione: IP65 (a prova di polvere e impermeabile) adatto a condizioni di lavoro difficili.
Vita ciclo: maggiore o uguale a 10 milioni di volte (design industriale ad alta affidabilità).
Scenari di applicazione tipici
Controllo automatico della valvola:
Apertura e chiusura remota della valvola a sfera del gasdotto dell'olio;
Controllo del flusso preciso delle valvole di regolazione nelle piante chimiche.
Azione meccanica:
Splessamento del cilindro della linea di produzione automatica;
Materiale spinta e posizionamento dei macchinari di imballaggio.
Sistema di interblocco della sicurezza:
Tagliare rapidamente la fornitura d'aria durante l'arresto di emergenza (ESD);
Chiusura di emergenza pneumatica della valvola antincendio.
