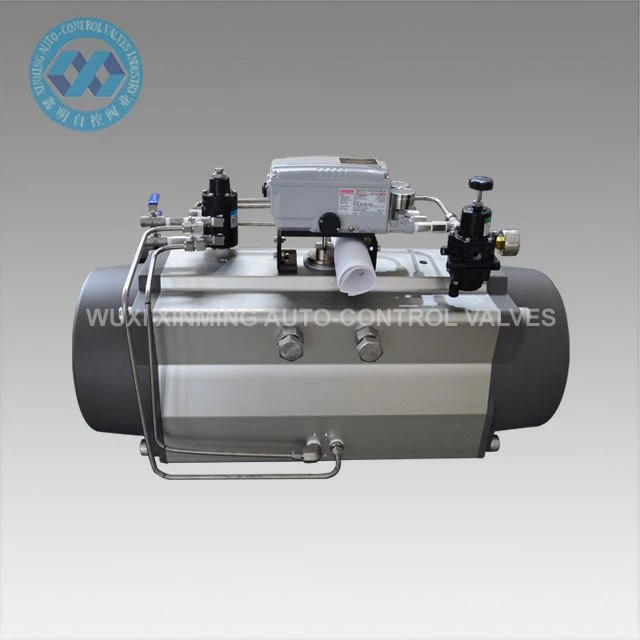

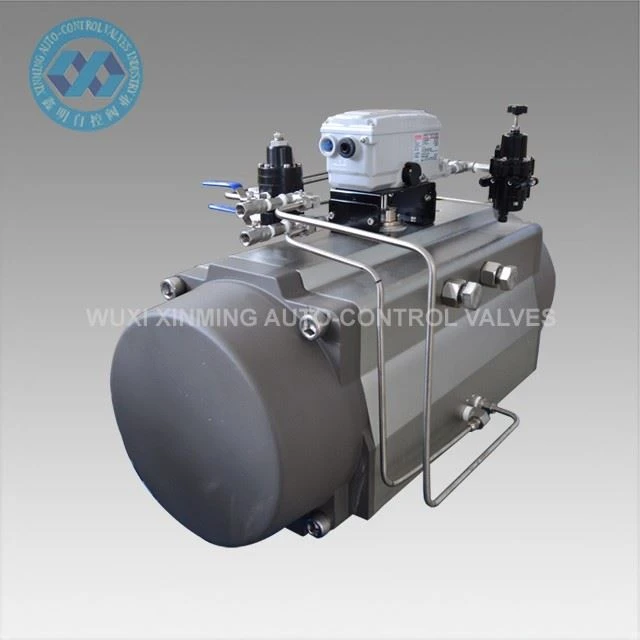

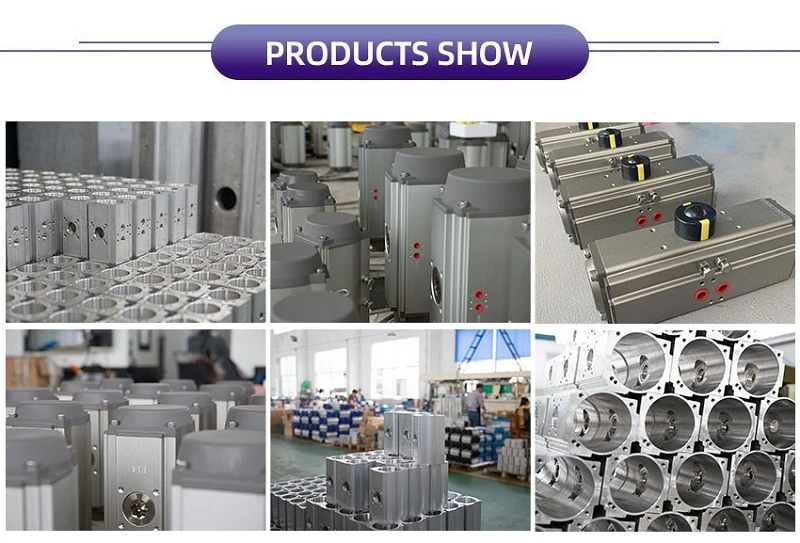

Panoramica del prodotto
L'attuatore pneumatico a pignone e cremagliera a doppio effetto è progettato per automatizzare le valvole a sfera a un quarto di-giro e le valvole a farfalla nei sistemi di tubazioni industriali. Fornisce un controllo pneumatico affidabile per il funzionamento della valvola da 0 gradi a 90 gradi ed è compatibile con interfacce di montaggio standard come ISO 5211 e NAMUR VDI/VDE 3845.
È ampiamente utilizzato nei sistemi di automazione industriale dove è richiesta un'attuazione della valvola stabile e standardizzata.
Parametro tecnico
| Nome del prodotto | Attuatore rotativo pneumatico |
| Marchio | Sono accettati anche XM e OEM |
| Dimensioni dell'attuatore | 32 mm-400 mm |
| Angolo di rotazione | 0 gradi ~90 gradi |
| Intervallo di temperature di lavoro |
-20 gradi ~ +80 gradi (standard) -40 gradi ~+80 gradi (bassa temperatura) -15 gradi ~150 gradi (alta temperatura) |
| Pressione di alimentazione dell'aria | 0,2~0,8 MPa, 10 MPa massimo |
| Connessione superiore | VDI/VDE3845 NAMUR |
| Collegamento inferiore | ISO 5211 e DIN 3337 |
| Materiale | Lega di alluminio |
| Struttura | cremagliera e pignone, pistoni a doppia cremagliera |
| Trattamento superficiale del corpo attuatore | anodizzato duro |
| Colore del cappuccio terminale | nero grigio, nero, blu scuro, azzurro, rosso, arancione, verde, ecc. |
| Certificazione | CE, ATEX, SIL3, ISO9001:2016 |
TABELLA DELLA COPPIA DI USCITA DELL'ATTUATORE ROTANTE PNEUMATICO A DOPPIO EFFETTO XM
|
Modello |
Pressione dell'aria in ingresso (unità: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Coppia di uscita della pressione dell'aria (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Caratteristiche
- Il design a pignone e cremagliera a doppio effetto garantisce un controllo stabile dell'apertura e della chiusura-azionata ad aria.
- Uscita a quarto di giro-da 0 gradi a 90 gradi per valvole a sfera e a farfalla.
- La struttura del pistone a doppia cremagliera migliora l'equilibrio della coppia e riduce lo stress meccanico.
- Il corpo in alluminio anodizzato duro fornisce resistenza alla corrosione in ambienti industriali.
- Montaggio NAMUR VDI/VDE 3845 e ISO 5211 per installazione diretta senza adattatori.
- Opzione con ampio intervallo di temperature per condizioni di lavoro standard e difficili.
- Personalizzazione OEM disponibile per requisiti di coppia, dimensioni e colore.
- Certificazione CE, ATEX, SIL3, ISO9001 per uso automazione industriale.
Applicazione
- Automazione delle valvole a sfera negli oleodotti e nei gasdotti
- Controllo di valvole a farfalla negli impianti di trattamento acque
- Sistemi di regolazione del flusso dei processi chimici
- Sistemi di controllo del vapore e dei fluidi delle centrali elettriche
- Linee di produzione alimentare, delle bevande e farmaceutica
- Automazione generale dei processi industriali
Capacità di fornitura
Capacità di fornitura: 10000 unità al mese Attuatore rotativo pneumatico
Imballaggio e consegna
Particolare dell'imballaggio:
1). scatola separata con imballaggio in schiuma all'interno
2). cassa in compensato per spedizioni via mare
3). Pallet in compensato per spedizioni aeree
Porto di partenza: Shanghai, Ningbo, ecc. Cina
Tempi di consegna:
|
Quantità (unità) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tempo (giorni) |
Merci in magazzino |
7 |
20 |
Da negoziare |
