Struttura centrale
Modulo di conversione elettrica
Convertitore I/P: il segnale di corrente viene convertito in modo lineare nel segnale di pressione (come il posizionatore analogico).
Microprocessore: il nucleo del localizzatore intelligente, l'elaborazione dell'algoritmo integrato, la funzione di autodiagnosi.
Modulo amplificatore pneumatico
Relè pneumatico: amplifica il segnale di pressione dell'aria per garantire una spinta sufficiente per guidare valvole grandi.
Meccanismo di feedback
Asta di collegamento meccanico: collega lo stelo con il posizionatore per trasmettere il segnale di spostamento.
Sensori senza contatto: come i sensori di riluttanza, ridurre l'usura meccanica.
Interfaccia di interazione man-machine
Display LCD: apertura della valvola di visualizzazione, codice di errore, ecc.
Pulsante operativo: utilizzato per la calibrazione locale o l'impostazione dei parametri.

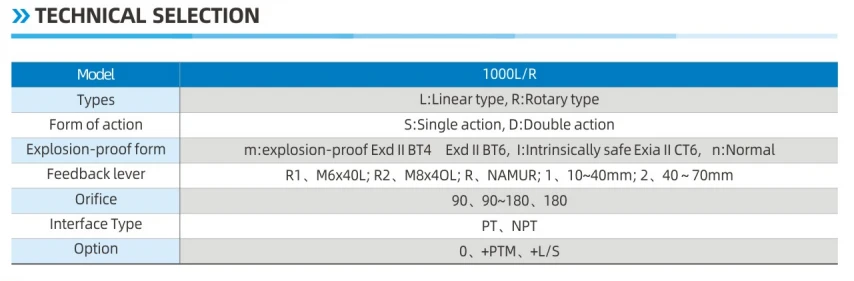

Punti di selezione

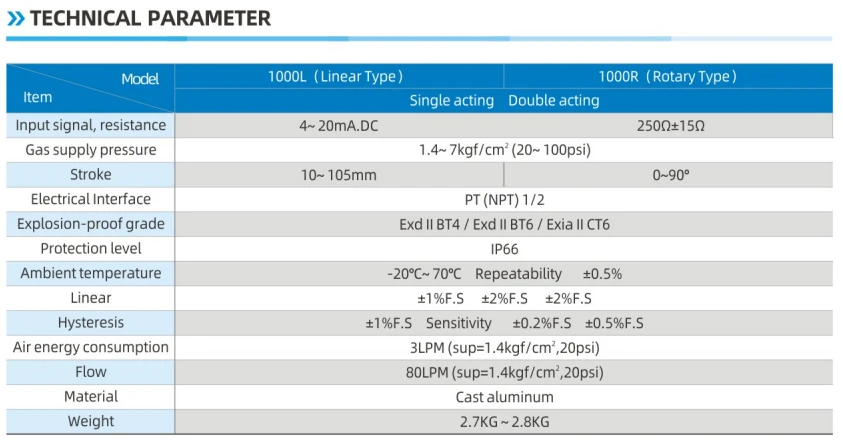

Corrispondenza del segnale
Tipo di segnale di input: 4-20 MA, 0-10 V, protocollo Fieldbus.
Output Air Source Pressure: di solito 0. 14-0. 7MPA, è necessario soddisfare le esigenze dell'attuatore.
Caratteristica della valvola
Requisiti di spinta: in base alla dimensione della valvola (come DN300 o più necessita di un posizionatore di spinta elevata).
Tipo di corsa: corsa dritta (come valvola globale) vs angolo tratto (come valvola a sfera, valvola a farfalla).
Bisogni speciali
Requisiti a prova di esplosione: per l'industria petrolchimica è richiesta la certificazione ATEX o IECEX.
Livello di protezione: IP67 o superiore per applicazioni esterne.
Design diviso: il corpo della valvola ad alta temperatura deve essere separato dal corpo di posizionamento.
