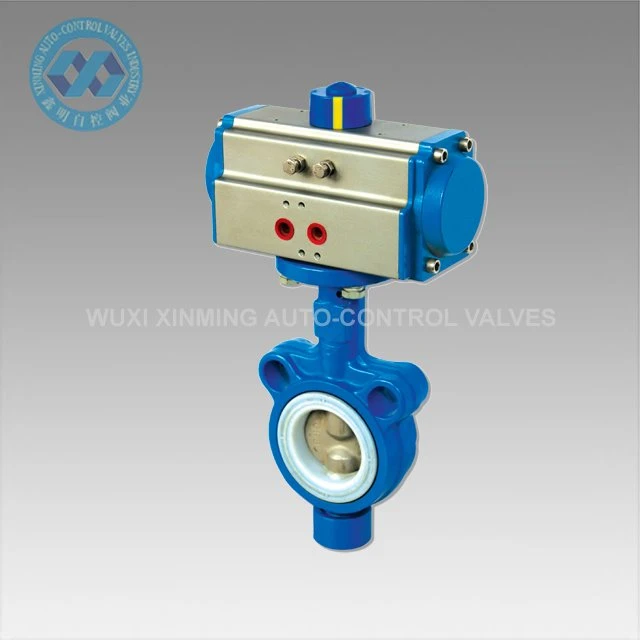

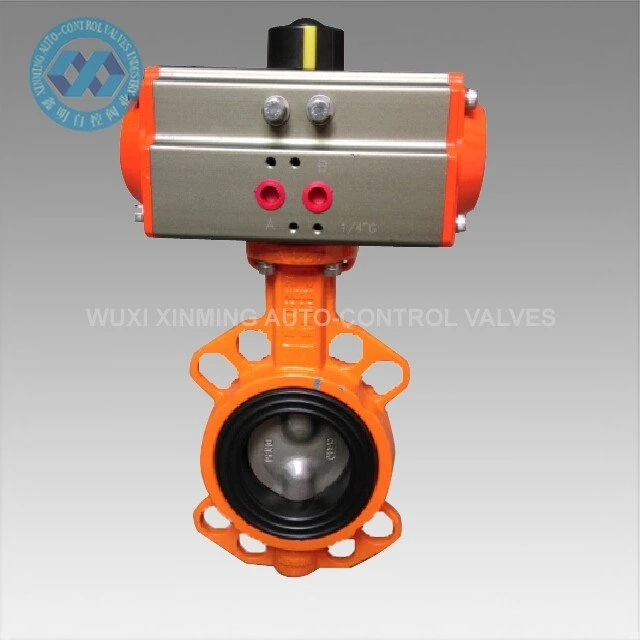

La valvola a farfalla wafer ha una struttura semplice, dimensioni ridotte, peso leggero, basso costo, controllo e funzionamento convenienti, ampia area di circolazione effettiva, apertura e chiusura rapida, risparmio di manodopera e buone prestazioni di tenuta e presenta i vantaggi della guarnizione dura in metallo e della guarnizione elastica.
Per avviare e arrestare automaticamente il flusso più velocemente delle valvole-a motore, che funzionano con aria compressa. È necessario controllare l'aria inviata all'attuatore utilizzando la valvola pilota elettrica inclusa o una valvola on/off manuale. Le valvole non richiedono una caduta di pressione minima tra l'ingresso e l'uscita per il funzionamento.
L'attuatore è montato direttamente sul corpo della valvola per ridurre al minimo il movimento e ridurre l'usura. Un indicatore visivo di flusso sulla parte superiore dell'attuatore mostra se la valvola è aperta o chiusa. L'azionamento manuale consente di azionare la valvola durante le interruzioni di corrente.
Dettagli del prodotto
| Nome del prodotto | Valvola a farfalla wafer |
| Marchio | Sono accettati anche XM e OEM |
| Dimensioni della valvola a farfalla | 25mm-1000mm |
| Certificazione | CE, ATEX, SIL3, ISO9001:2016 |
| Tipo di valvola | Farfalla |
| Da utilizzare con | Acqua, Petrolio, Aria, Gas Naturale, Vapore, Acqua Potabile |
| Materiale della guarnizione | Gomma EPDM, NBR, PTFE, metallo-su-metallo |
| Specifiche soddisfatte | API609 |

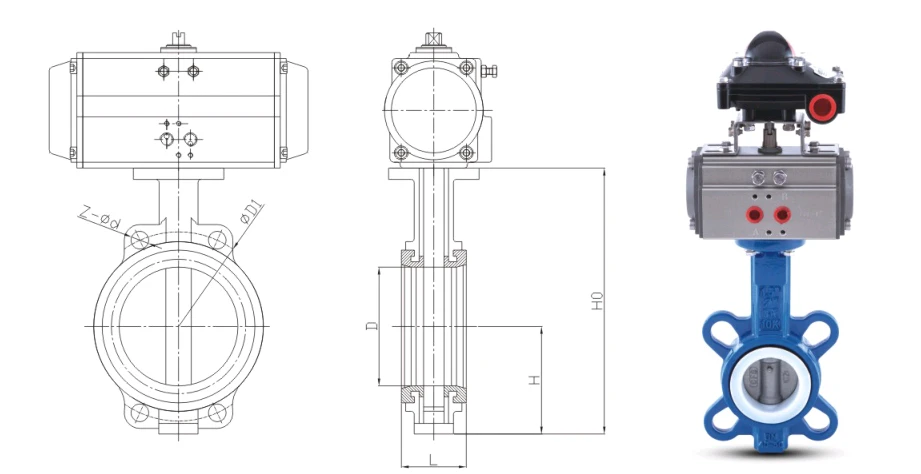

Parametro tecnico:
| Diametro nominale | D (mm) | D1 (mm) | Hmm) | H0(mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | pollice | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Progettazione e produzione di valvole | Secondo lo standard GB/T12238 | ||||||
| Dimensioni della flangia della valvola | Secondo lo standard GB/T9113, GB/T17241.6 | ||||||
| Lunghezza strutturale della valvola | Secondo lo standard GB/T12221 | ||||||
| Ispezione ed esperimento della valvola | Secondo lo standard GB/T13927 | ||||||
Caratteristiche del prodotto:
• Leggera e compatta: il peso dello stesso calibro è solo 1/6 della saracinesca e lo spazio di installazione è ridotto del 50%
• Guarnizione a bolla bidirezionale-: sede della valvola elastica in EPDM/NBR/VITON/PTFE, perdite zero (ISO 5208 tasso A)
• Coppia ridotta: piastra a farfalla aerodinamica + manicotto-autolubrificante, facile da azionare tramite attuatori manuali, pneumatici ed elettrici
• Manutenzione online: il corpo della valvola non si estende nella tubazione e la piastra della farfalla può essere estratta allentando i quattro bulloni della flangia per lo smontaggio e il montaggio
• Multifunzionale: può essere completamente aperto e chiuso e può anche essere regolato con precisione entro un intervallo compreso tra 15 e 75 gradi.
Applicazioni del prodotto:
• Acqua municipale: acqua grezza, acqua pulita, acque reflue, isolamento della stazione di pompaggio
• HVAC: aria condizionata centralizzata, teleriscaldamento, circolazione dell'acqua di raffreddamento
• Alimenti e medicinali: sistema di pulizia CIP/SIP, grado igienico-sanitario FDA 3A opzionale
• Chimico e petrolchimico: acidi deboli e alcali, solventi, polveri, tubazioni di trasporto pneumatico
• Energia elettrica: torre di raffreddamento, condensa, sistema antincendio sprinkler
Capacità di fornitura
Capacità di fornitura: 1000 unità al mese, valvola a farfalla pneumatica
Imballaggio e consegna
Particolare dell'imballaggio:
1) Se una grande quantità, una cassa di compensato
2) Se si tratta di una piccola quantità, un cartone o un pallet di compensato
Porto di partenza: Shanghai, Cina
Tempi di consegna:
|
Quantità (unità) |
1-50 |
51-1000 |
＞1001 |
|
Est. Tempo (giorni) |
Merci in magazzino |
30 |
Da negoziare |
Il nostro servizio
1) Linea diretta 7x24 ore
2) Controllo di qualità rigoroso
3)Buona qualità ad un prezzo favorevole
4)Eccellente servizio post-
5) Supporto tecnico on-line
6) Termine di consegna veloce
Suggerimenti per la selezione e l'ordinazione:
Quando il mezzo contiene particelle maggiori o uguali a 2 mm, scegliere una tenuta rigida o una struttura a doppio eccentrico.
Quando è richiesta la sicurezza antincendio, è possibile selezionare il riempitivo in grafite + stecca SS316L.
Fornire alimentazione elettrica 24 V/220 V, pneumatico a doppio effetto/ripristino a molla, finecorsa, set completo posizionatore.
Se hai bisogno di disegni CAD, modelli 3D o soluzioni di personalizzazione del progetto della valvola a farfalla Wafer, contatta: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
