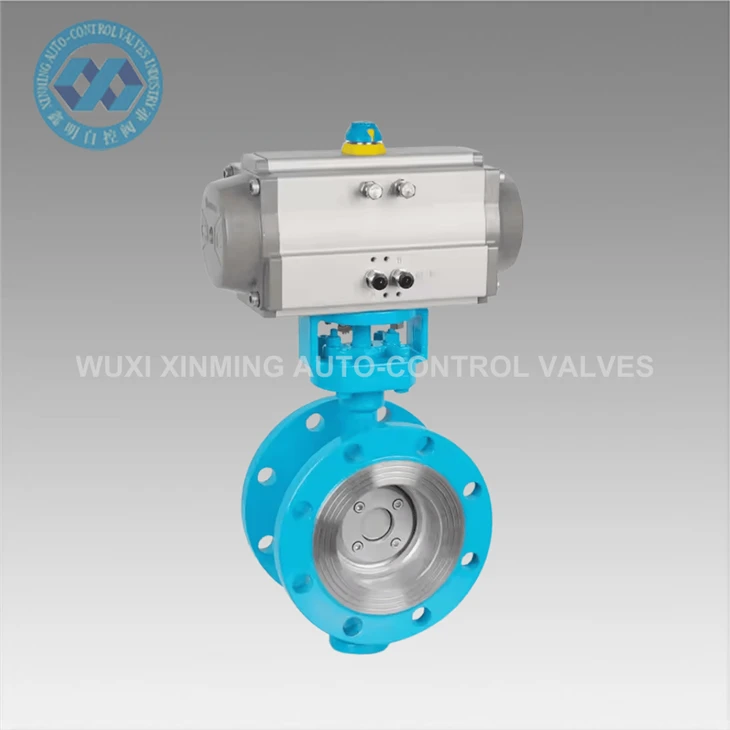

La valvola a farfalla flangiata pneumatica appartiene a un tipo specifico di valvola a farfalla pneumatica. Il corpo della valvola è dotato di flange su entrambe le estremità. Queste flange sono fissate alle flange dei tubi mediante bulloni. Questo design gli conferisce eccellenti prestazioni di tenuta e capacità di carico - ad alta pressione. Di conseguenza, trova ampie applicazioni nei sistemi di tubazioni industriali in cui sono presenti pressioni da medie a - - alte, diametri di tubi di grandi dimensioni o requisiti di tenuta rigorosi.
Caratteristiche principali
Collegamento a flangia: il corpo della valvola è dotato di flange standard (come GB, ANSI, DIN, ecc.) su entrambe le estremità. È collegato alle flange del tubo tramite bulloni e le guarnizioni di tenuta (guarnizioni avvolte in gomma, metallo) garantiscono la tenuta dell'interfaccia. Vantaggi: è adatto per scenari con alta - pressione (PN16–PN40) e grande - diametro (DN50–DN2000). È resistente alle vibrazioni e all'allentamento ed è facile da smontare e manutenere.
Attuatore pneumatico: è dotato di un cilindro a singolo - effetto (ritorno a molla) o a doppio effetto - (controllo pneumatico a due - vie), che ha una grande coppia di uscita e può far ruotare la piastra della valvola da 0 gradi a 90 gradi. È possibile configurare facoltativamente un posizionatore intelligente (ad esempio con livello di protezione IP67), che supporta segnali da 4–20 mA o comunicazione bus (PROFIBUS, HART) per ottenere una regolazione precisa dell'apertura.
Progettazione della tenuta
Tenuta morbida: le sedi delle valvole sono realizzate in gomma EPDM o NBR, adatte per temperature normali - (-20~120 gradi) e mezzi non corrosivi (acqua, aria, oli). Il livello di perdita raggiunge la Classe VI (perdita zero).
Sigillatura dura: utilizza acciaio inossidabile + superficie in grafite o sigillatura metallica da - a -, che può resistere a temperature elevate (inferiori o uguali a 425 gradi), pressioni elevate e mezzi particolati (come vapore, polvere).
