Una casella di interruttore di limite è un componente essenziale in molte applicazioni industriali, fornendo un modo affidabile per rilevare la presenza o la posizione di un oggetto. Come fornitore leader delle caselle di interruttore limite, ricevo spesso domande sui loro diagrammi di cablaggio. In questo post sul blog, approfondirò i dettagli di cosa sia un diagramma di cablaggio della casella di limite, i suoi componenti e come interpretarlo.
Comprendere le basi di una casella di interruttore limite
Prima di saltare nel diagramma del cablaggio, capiamo brevemente cosa fa una casella di commutazione. Una casella di interruttore di limite contiene uno o più interruttori di limite, che sono dispositivi elettromeccanici che operano in base alla presenza o all'assenza di un oggetto. Questi interruttori vengono utilizzati per controllare i macchinari, monitorare la posizione delle parti in movimento e garantire la sicurezza in ambienti industriali.
Componenti di una casella di commutazione limite
Una casella di interruttore di limite tipica è costituita dai seguenti componenti:
- Interruttori limite: Questi sono i componenti principali della scatola. Sono disponibili in vari tipi, come normalmente aperti (no) e normalmente chiusi (NC). Un interruttore senza chiude il circuito quando viene attivato, mentre un interruttore NC apre il circuito.
- Allegato: La custodia protegge gli interruttori di limite da fattori ambientali come polvere, umidità e danni meccanici. Può essere realizzato con materiali come plastica, metallo o fibra di vetro.
- Terminali: Questi vengono utilizzati per collegare gli switch di limite al cablaggio esterno. Forniscono una connessione sicura e affidabile per i segnali elettrici.
Lo schema elettrico di una casella di interruttore di limite
Un diagramma di cablaggio è una rappresentazione visiva delle connessioni elettriche all'interno della casella di interruttore di limite. Mostra come gli switch di limite sono collegati tra loro, alla fonte di alimentazione e al sistema di controllo. Ecco una guida passo-passo per comprendere un tipico diagramma di cablaggio:
Alimentazione elettrica
Lo schema elettrico indicherà i collegamenti di alimentazione. Questa è di solito una fonte di energia elettrica, come una batteria o un alimentatore di rete. L'alimentazione è collegata alla casella di interruttore di limite attraverso i terminali appropriati.
Limitare i collegamenti dell'interruttore
Il diagramma mostrerà come sono collegati gli interruttori di limite. Ad esempio, se si dispone di più interruttori di limite nella casella, potrebbero essere collegati in serie o paralleli. In una connessione in serie, la corrente scorre attraverso uno switch dopo l'altro. In una connessione parallela, la corrente si divide tra gli switch.
Collegamenti del sistema di controllo
La casella di interruttore limite è anche collegata a un sistema di controllo, come un controller logico programmabile (PLC) o un relè. Il diagramma di cablaggio mostrerà come i segnali dagli interruttori di limite vengono inviati al sistema di controllo. Ciò consente al sistema di controllo di prendere decisioni in base alla posizione o alla presenza dell'oggetto da monitorare.
Diversi tipi di diagrammi di cablaggio
Esistono diversi tipi di schemi di cablaggio per le caselle di interruttore di limite, a seconda dell'applicazione e del tipo di interruttori di limite utilizzati. Ecco alcuni esempi comuni:
Schema di cablaggio dell'interruttore a limite singolo
Questo è il tipo più semplice di schema elettrico, in cui viene utilizzato un solo interruttore di limite. Il diagramma mostra la connessione dell'interruttore di limite all'alimentazione e al sistema di controllo.
Schema di cablaggio dell'interruttore a limite multipli
Quando vengono utilizzati più interruttori di limite, lo schema elettrico diventa più complesso. Mostra come gli switch sono collegati tra loro e al sistema di controllo. Ad esempio, in un'applicazione di sicurezza, possono essere collegati in serie a più interruttori di limite per garantire che tutte le condizioni siano soddisfatte prima che venga intrapresa una determinata azione.
Schema di cablaggio per scatole di interruttore a limite specializzate

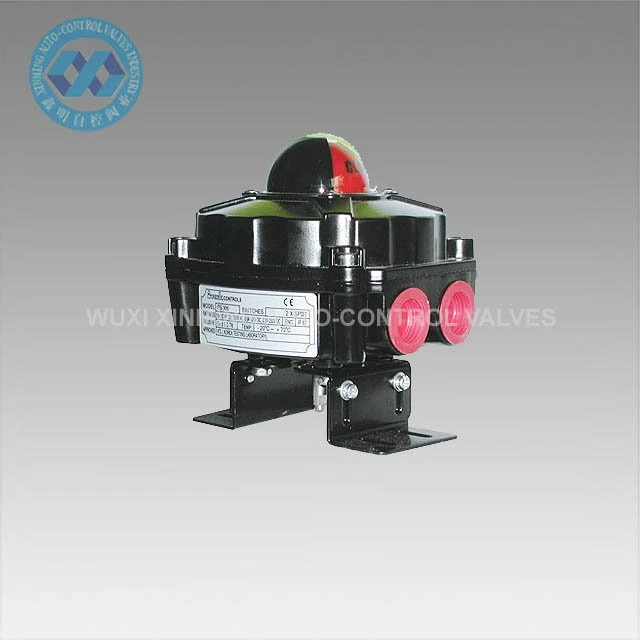

Alcune caselle di interruttore limite sono progettate per applicazioni specifiche, comeCasella di commutazione a prova di esplosione. Queste scatole hanno ulteriori funzionalità di sicurezza e possono richiedere una configurazione di cablaggio diversa. Lo schema elettrico rifletterà questi requisiti specifici.
Interpretazione del diagramma di cablaggio
L'interpretazione di un diagramma di cablaggio richiede alcune conoscenze di base dei circuiti elettrici. Ecco alcuni suggerimenti per aiutarti a capire il diagramma:
- Identifica i simboli: Il diagramma di cablaggio utilizza simboli per rappresentare i diversi componenti, come interruttori di limite, terminali e fonti di alimentazione. Assicurati di avere familiarità con questi simboli.
- Segui le linee: Le linee nel diagramma rappresentano i collegamenti elettrici. Segui le righe per vedere come i componenti sono collegati tra loro.
- Controlla le etichette: Il diagramma può avere etichette che indicano la funzione di ciascun componente o connessione. Presta attenzione a queste etichette per comprendere lo scopo del cablaggio.
Importanza del cablaggio corretto
Il cablaggio corretto della casella di interruttore limite è cruciale per il suo corretto funzionamento. Cablaggio errato può causare malfunzionamenti, pericoli per la sicurezza e danni all'apparecchiatura. Ecco alcuni motivi per cui il cablaggio corretto è importante:
- Sicurezza: Nelle applicazioni industriali, gli interruttori di limite vengono spesso utilizzati per scopi di sicurezza. Cablaggio errato può compromettere la sicurezza dei lavoratori e delle attrezzature.
- Affidabilità: Una casella di interruttore di limite correttamente cablata garantisce un funzionamento affidabile. Riduce il rischio di falsi segnali e tempi di inattività.
- Efficienza: Il cablaggio corretto consente alla casella di interruttore limite di funzionare in modo efficiente, fornendo informazioni accurate al sistema di controllo.
La nostra gamma di prodotti
Come fornitore di caselle di interruttore limite, offriamo una vasta gamma di prodotti per soddisfare le diverse esigenze. La nostra gamma di prodotti includeCasella di commutazione a prova di esplosione,Interruttore di limite meccanico ISO 5211 per valvole pneumatiche, EIndicatore di posizione della valvola. Ogni prodotto è progettato con materiali di alta qualità e tecnologia avanzata per garantire prestazioni affidabili.
Conclusione
Comprendere lo schema elettrico di una scatola di interruttore di limite è essenziale per chiunque stia lavorando con sistemi di automazione e controllo industriali. Ti consente di installare, risolvere i problemi e mantenere correttamente la casella di interruttore del limite. In caso di domande sulle nostre scatole di interruttore di limite o hai bisogno di assistenza con gli schemi di cablaggio, non esitare a contattarci. Siamo qui per aiutarti a trovare la soluzione giusta per la tua applicazione.
