Qual è il livello di vibrazione quando una valvola a sfera è in funzione?

Qual è il livello di vibrazione quando una valvola a sfera è in funzione?

In qualità di fornitore esperto di valvole a sfera, ho ricevuto numerose richieste sui livelli di vibrazione durante il funzionamento di una valvola a sfera. Comprendere questi livelli di vibrazione è fondamentale per garantire prestazioni, sicurezza ed efficienza a lungo termine della valvola e dell'intero sistema in cui è integrata.

Fattori che influenzano i livelli di vibrazione

1. Caratteristiche del flusso del fluido
   La natura del fluido che scorre attraverso la valvola a sfera gioca un ruolo significativo nel determinare il livello di vibrazione. I fluidi ad alta velocità possono causare maggiori turbolenze e fluttuazioni di pressione, che a loro volta portano ad un aumento delle vibrazioni. Ad esempio, in una tubazione in cui il fluido scorre ad una velocità molto elevata, l'improvviso cambio di direzione quando passa attraverso la valvola a sfera può creare vortici e vortici. Questi disturbi del fluido esercitano forze instabili sui componenti della valvola, provocando vibrazioni. Inoltre, se il fluido ha una viscosità elevata, potrebbe causare maggiore resistenza e schemi di flusso irregolari, contribuendo anche alle vibrazioni.

2. Design e geometria della valvola
   Il design della valvola a sfera stessa è un fattore chiave. Una valvola a sfera ben progettata con contorni interni lisci può ridurre al minimo i disturbi del fluido e quindi ridurre le vibrazioni. Ad esempio, le valvole con design a passaggio totale, in cui il foro della valvola ha le stesse dimensioni della tubazione, consentono un flusso più laminare del fluido, riducendo le possibilità di turbolenza e vibrazioni. D'altro canto, una valvola a passaggio ridotto può causare cadute di pressione e interruzioni del flusso più significative, con conseguente livelli di vibrazioni più elevati. Anche la forma della palla e del sedile sono importanti. Una sfera con una superficie irregolare o una sede non lavorata correttamente può causare una tenuta non uniforme e perdite di fluido, che possono generare vibrazioni.

3. Condizioni operative
   La pressione e la temperatura del sistema in cui opera la valvola a sfera possono influire sui livelli di vibrazione. I sistemi ad alta pressione possono sottoporre la valvola a forze maggiori, che potrebbero farla vibrare maggiormente. Allo stesso modo, le temperature estreme possono influenzare le proprietà dei materiali dei componenti della valvola. Ad esempio, a temperature elevate, alcuni materiali potrebbero espandersi, alterando il gioco tra sfera e sede, con conseguente aumento delle vibrazioni. Inoltre, rapidi cambiamenti di pressione o temperatura, come quelli causati dall'apertura o chiusura improvvisa della valvola, possono creare onde d'urto nel fluido, provocando vibrazioni transitorie.

4. Installazione e montaggio
   Una corretta installazione è essenziale per ridurre al minimo le vibrazioni. Se la valvola a sfera non è installata correttamente può essere soggetta a disallineamento o sollecitazioni eccessive. Ad esempio, se la valvola non è correttamente allineata alla tubazione, ciò può causare forze irregolari sul corpo della valvola, con conseguenti vibrazioni. Un supporto inadeguato durante l'installazione può inoltre consentire alla valvola di muoversi liberamente, aumentando l'ampiezza della vibrazione. Inoltre, il tipo di hardware di montaggio utilizzato può influenzare il trasferimento delle vibrazioni. L'uso di supporti flessibili può aiutare ad assorbire alcune vibrazioni, mentre i supporti rigidi possono trasmettere più facilmente le vibrazioni alla struttura circostante.



Misurazione dei livelli di vibrazione

Per valutare con precisione i livelli di vibrazione di una valvola a sfera durante il funzionamento, è possibile utilizzare diversi metodi.

1. Accelerometri
   Gli accelerometri sono sensori comunemente usati per misurare le vibrazioni. Possono essere fissati al corpo valvola in punti strategici per rilevare l'accelerazione delle vibrazioni. Analizzando i dati di accelerazione, possiamo determinare la frequenza e l'ampiezza delle vibrazioni. Le vibrazioni ad alta frequenza possono indicare problemi come la cavitazione dei fluidi o la risonanza meccanica, mentre le vibrazioni di grande ampiezza possono essere un segno di un problema più serio, come il disallineamento o un componente danneggiato.

2. Vibrometri Laser Doppler
   Questi dispositivi utilizzano la luce laser per misurare la velocità della superficie vibrante. Offrono un metodo di misurazione delle vibrazioni senza contatto, particolarmente utile in situazioni in cui non è possibile collegare i sensori direttamente alla valvola, come in ambienti ad alta temperatura o pericolosi. I vibrometri Laser Doppler possono fornire misurazioni altamente accurate della velocità di vibrazione, consentendo un'analisi dettagliata delle caratteristiche della vibrazione.

3. Software di analisi delle vibrazioni
   Una volta raccolti i dati sulle vibrazioni, è possibile utilizzare il software di analisi delle vibrazioni per elaborare e interpretare i dati. Questo software è in grado di identificare modelli, frequenze e ampiezze delle vibrazioni e confrontarli con standard predefiniti o dati di base. In questo modo, può aiutare a diagnosticare potenziali problemi, come usura, componenti allentati o problemi relativi ai fluidi.

Livelli di vibrazione accettabili

La determinazione dei livelli di vibrazione accettabili per una valvola a sfera dipende da diversi fattori, tra cui l'applicazione, il tipo di valvola e gli standard del settore.

1. Standard di settore
   Diversi settori hanno i propri standard per i livelli di vibrazione nelle valvole. Ad esempio, nell'industria del petrolio e del gas, dove le valvole vengono spesso utilizzate in applicazioni ad alta pressione e ad alto flusso, sono in vigore standard rigorosi per garantire la sicurezza e l'affidabilità delle apparecchiature. Questi standard specificano in genere le ampiezze e le frequenze di vibrazione massime consentite per diversi tipi di valvole. Nel settore della produzione di energia vengono utilizzati standard simili per prevenire danni alle valvole e ad altri componenti della centrale elettrica.

2. Applicazione: requisiti specifici
   Anche l'applicazione specifica della valvola a sfera influenza i livelli di vibrazione accettabili. Ad esempio, in un sistema di controllo di precisione, anche piccole vibrazioni possono influenzare la precisione del controllo del flusso, quindi sono necessari livelli di vibrazioni molto bassi. Al contrario, in un'applicazione meno critica, come un semplice sistema di approvvigionamento idrico, possono essere tollerati livelli di vibrazioni leggermente più elevati purché non causino danni significativi alla valvola o alla tubazione.

Impatto di vibrazioni eccessive

Vibrazioni eccessive in una valvola a sfera possono avere diverse conseguenze negative.

1. Usura dei componenti
   Le vibrazioni possono causare lo sfregamento dei componenti della valvola l'uno contro l'altro, con conseguente aumento dell'usura. Ad esempio, la sfera e la sede potrebbero subire un'usura accelerata a causa delle vibrazioni costanti, che possono influire sulle prestazioni di tenuta della valvola. Nel tempo, ciò può causare perdite e una ridotta efficienza della valvola. Inoltre, anche altri componenti interni, come lo stelo e la baderna, possono essere soggetti ad usura, il che può compromettere ulteriormente la funzionalità della valvola.

2. Danni strutturali
   L'esposizione prolungata a vibrazioni di alto livello può causare danni strutturali al corpo della valvola e alla tubazione circostante. Le vibrazioni possono creare concentrazioni di stress nella valvola, causando crepe o fratture nel materiale. Ciò può non solo comportare riparazioni costose ma anche rappresentare un rischio per la sicurezza, soprattutto nelle applicazioni in cui il fluido convogliato è pericoloso.

3. Generazione di rumore
   Le vibrazioni possono generare rumore, che può essere fastidioso negli ambienti industriali. Un rumore eccessivo può anche indicare un problema con la valvola, come cavitazione del fluido o risonanza meccanica. Inoltre, l'esposizione continua a rumori di alto livello può avere un impatto negativo sulla salute dei lavoratori nelle vicinanze.

Le nostre soluzioni come fornitore di valvole a sfera

In qualità di fornitore di valvole a sfera, offriamo una gamma di soluzioni per affrontare i problemi di vibrazione.

1. Design della valvola di alta qualità
   Progettiamo le nostre valvole a sfera concentrandoci sulla riduzione al minimo delle vibrazioni. I nostri ingegneri utilizzano simulazioni avanzate di fluidodinamica computazionale (CFD) per ottimizzare la geometria interna della valvola, garantendo un flusso regolare e laminare del fluido. Utilizziamo inoltre materiali di alta qualità e processi di produzione di precisione per garantire l'accuratezza e l'affidabilità dei componenti della valvola. Ad esempio, il nostroValvola a sfera elettricaè progettato con un percorso del flusso ottimizzato per ridurre turbolenze e vibrazioni.

2. Personalizzazione
   Comprendiamo che applicazioni diverse hanno requisiti diversi. Ecco perché offriamo soluzioni di valvole a sfera personalizzate per soddisfare le esigenze specifiche dei nostri clienti. Che si tratti di un'applicazione ad alta pressione, alta temperatura o di un sistema di controllo di precisione, possiamo progettare e produrre una valvola a sfera in grado di funzionare con vibrazioni minime. Ad esempio, il nostroValvola a sfera in ceramicaè adatto per applicazioni dove sono richieste elevata resistenza all'usura e basse vibrazioni.

3. Supporto per installazione e manutenzione

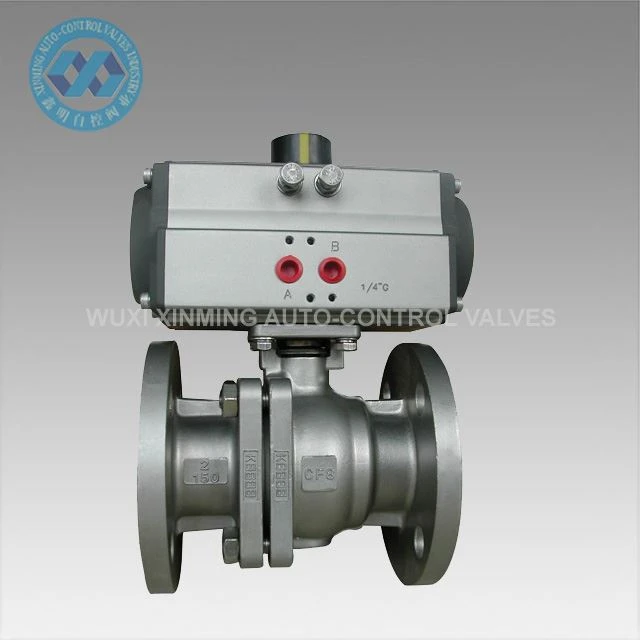

   Forniamo ai nostri clienti supporto completo per l'installazione e la manutenzione. I nostri tecnici possono assistere nella corretta installazione della valvola a sfera per garantire che sia correttamente allineata e supportata. Offriamo anche servizi di manutenzione regolare, compreso il monitoraggio e l'analisi delle vibrazioni, per rilevare e affrontare eventuali problemi prima che diventino seri. NostroValvola a sfera flangiata in acciaio inoxviene fornito con linee guida dettagliate di installazione e manutenzione per aiutare i nostri clienti a garantirne prestazioni a lungo termine.

Se state cercando valvole a sfera di alta qualità con bassi livelli di vibrazioni per la vostra applicazione, saremo più che felici di discutere le vostre esigenze. Il nostro team di esperti è in grado di fornirvi consulenza professionale e soluzioni personalizzate. Contattaci oggi per avviare il processo di negoziazione dell'approvvigionamento e trovare la valvola a sfera perfetta per le tue esigenze.

Riferimenti

• ANSI/ISA - 75.23 - 2002, "Test delle vibrazioni delle valvole di controllo"
• API 6D, "Specifiche per valvole per tubazioni"
• ASME B31.3, “Tubazioni di processo”
