La corsa dello stantuffo in un'elettrovalvola da 24 V è un parametro critico che influenza in modo significativo le prestazioni e la funzionalità della valvola. In qualità di fornitore affidabile di elettrovalvole da 24 V, conosco bene le complessità di questo componente e il suo impatto sul funzionamento complessivo della valvola.
Comprendere le nozioni di base di un'elettrovalvola a 24 V
Un'elettrovalvola a 24 V è un dispositivo elettromeccanico che controlla il flusso di fluidi o gas. È costituito da una bobina, uno stantuffo e un corpo valvola. Quando viene applicata una corrente elettrica di 24 volt alla bobina, si genera un campo magnetico. Questo campo magnetico attrae lo stantuffo, che quindi si muove per aprire o chiudere la valvola, consentendo o bloccando il flusso del fluido.
Cos'è la corsa dello stantuffo?
La corsa dello stantuffo si riferisce alla distanza percorsa dallo stantuffo all'interno dell'elettrovalvola quando la bobina viene eccitata. Si misura dalla posizione completamente chiusa alla posizione completamente aperta. La lunghezza della corsa è una caratteristica attentamente progettata, determinata dai requisiti di progettazione della valvola e dall'applicazione specifica a cui è destinata.
Fattori che influenzano la corsa dello stantuffo
Progettazione della bobina
Il design della bobina magnetica gioca un ruolo cruciale nel determinare la corsa dello stantuffo. Una bobina ben progettata può generare un campo magnetico forte e uniforme. Il numero di spire della bobina, la sezione del filo e il tipo di materiale del nucleo influenzano tutti la forza magnetica prodotta. Un campo magnetico più forte può spingere lo stantuffo su una distanza maggiore, determinando una corsa più lunga. Ad esempio, una bobina con un numero maggiore di spire e un nucleo ferromagnetico di alta qualità può generare un campo magnetico più potente, consentendo una corsa dello stantuffo più lunga.
Forza Primavera
La maggior parte delle elettrovalvole sono dotate di molla di ritorno. La molla è responsabile del ritorno dello stantuffo nella sua posizione originale quando la bobina è diseccitata. La rigidità della molla, nota come costante elastica, influisce sulla corsa dello stantuffo. Una molla più rigida richiede maggiore forza da parte del campo magnetico per comprimerla e spostare lo stantuffo. Pertanto, se la molla è troppo rigida, potrebbe limitare la corsa dello stantuffo. D'altro canto, una molla molto debole può far sì che la valvola si apra o si chiuda troppo facilmente, determinando prestazioni incoerenti.
Progettazione del corpo valvola
Anche il design interno del corpo valvola influisce sulla corsa dello stantuffo. Le dimensioni e la forma della camera in cui si muove lo stantuffo, nonché i passaggi del flusso, possono influenzare il movimento dello stantuffo. Un corpo valvola con un design della camera ben ottimizzato consente un movimento fluido e senza restrizioni dello stantuffo, massimizzando la corsa disponibile. Inoltre, il meccanismo di tenuta all'interno del corpo della valvola può influenzare la corsa. Se le guarnizioni sono troppo strette o disallineate, possono creare ulteriore resistenza, riducendo la corsa effettiva dello stantuffo.
Importanza della corsa dello stantuffo
Controllo del flusso
La corsa dello stantuffo influisce direttamente sulla portata del fluido attraverso la valvola. Una corsa più lunga generalmente consente un'apertura maggiore nella valvola, con conseguente portata più elevata. Nelle applicazioni in cui è richiesto un controllo preciso del flusso, come nell'automazione industriale o nelle apparecchiature mediche, la corsa corretta dello stantuffo è essenziale. Ad esempio, in un sistema di dosaggio di sostanze chimiche, la corsa dello stantuffo deve essere calibrata accuratamente per garantire che venga erogata la quantità corretta di sostanza chimica.
Tempo di risposta
La corsa dello stantuffo influenza anche il tempo di risposta dell'elettrovalvola. Una corsa più breve in genere significa che lo stantuffo può muoversi più rapidamente tra la posizione aperta e quella chiusa, con conseguente tempo di risposta più rapido. Nelle applicazioni in cui è richiesto un ciclo di accensione e spegnimento rapido, come nei sistemi di controllo pneumatico, una corsa più breve può migliorare le prestazioni complessive del sistema.
Diversi tipi di elettrovalvole da 24 V e relative corse dello stantuffo
Elettrovalvole ad azione diretta
Nelle elettrovalvole ad azione diretta, lo stantuffo controlla direttamente il flusso del fluido. Queste valvole hanno solitamente una corsa dello stantuffo relativamente breve perché la forza magnetica generata dalla bobina deve superare direttamente la pressione del fluido. La corsa breve consente un funzionamento rapido e affidabile, rendendoli adatti per applicazioni con portate e pressioni da basse a medie.
Elettrovalvole pilotate
Le elettrovalvole pilotate utilizzano una piccola valvola pilota per controllare il flusso della valvola principale. Lo stantuffo in una valvola pilotata ha generalmente una corsa più lunga rispetto a una valvola ad azione diretta. Questo perché la valvola pilota crea un differenziale di pressione che aiuta a spostare lo stantuffo della valvola principale. Le valvole pilotate sono adatte per applicazioni con portate e pressioni elevate.
Applicazioni basate sulla corsa dello stantuffo
Automazione industriale
Nell'automazione industriale, le elettrovalvole a 24 V sono ampiamente utilizzate per controllare il flusso di aria, acqua e altri fluidi. Le valvole con diverse corse dello stantuffo vengono selezionate in base ai requisiti specifici del processo di automazione. Ad esempio, in un sistema di trasporto che utilizza attuatori pneumatici, è possibile utilizzare un'elettrovalvola con corsa breve e tempo di risposta rapido per controllare rapidamente il movimento degli attuatori.
Trattamento delle acque
Negli impianti di trattamento dell'acqua, le elettrovalvole da 24 V vengono utilizzate per controllare il flusso di acqua, prodotti chimici e altri fluidi. Le valvole con corse dello stantuffo più lunghe possono essere preferite nelle applicazioni in cui sono richieste grandi portate, come nella distribuzione dell'acqua trattata.
Prodotti correlati nel nostro portafoglio

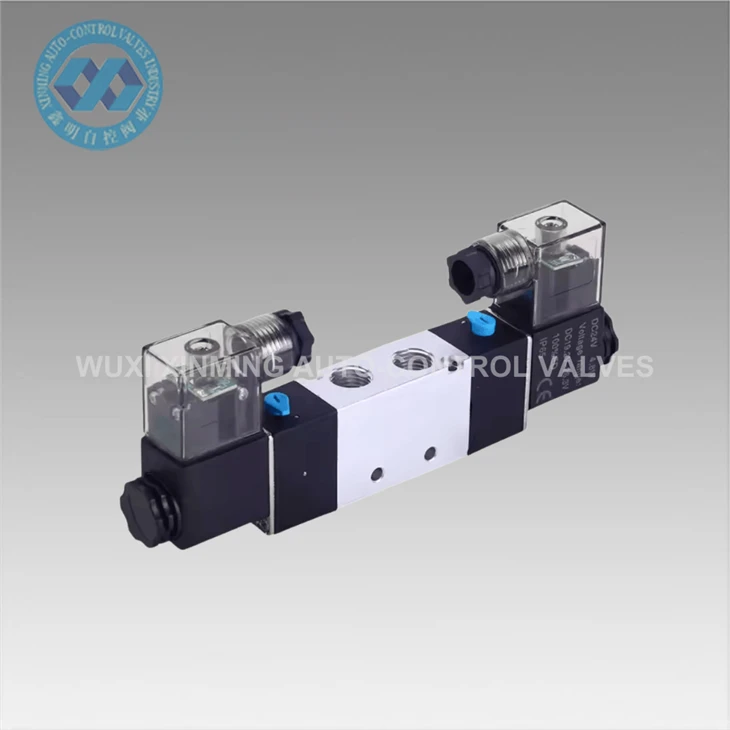

In qualità di fornitore di elettrovalvole da 24 V, offriamo anche una gamma di prodotti correlati. Per coloro che potrebbero aver bisogno di diverse opzioni di voltaggio, abbiamoElettrovalvola 220 V. NostroElettrovalvola pneumatica di controllo dell'aria a lunga durataè progettato per un funzionamento affidabile e a lungo termine nei sistemi pneumatici. Inoltre, ilElettrovalvola pneumatica a cinque vie a due posizioni ad alte prestazioni con bobina elettricafornisce prestazioni eccellenti per applicazioni complesse di controllo pneumatico.
Contatto per acquisto e consulenza
Se hai bisogno di elettrovalvole da 24 V o hai domande riguardanti la corsa dello stantuffo o altri aspetti tecnici, siamo qui per aiutarti. Il nostro team di esperti può fornire consulenza approfondita e aiutarvi a selezionare la valvola più adatta alla vostra specifica applicazione. Non esitate a contattarci per ulteriori discussioni e opportunità di approvvigionamento.
Riferimenti
- "Manuale dell'elettrovalvola" di Peter A. Schweitzer
- "Dispositivi elettromeccanici e loro applicazioni" di John M. O'Rourke
