Come fornitore di valvole a farfalla WCB, incontro spesso domande relative al coefficiente di flusso di queste valvole. Il coefficiente di flusso, comunemente indicato come CV, è un parametro cruciale nel campo del controllo dei fluidi. Serve come misura della capacità di una valvola di passare il fluido in condizioni specifiche. Comprendere il coefficiente di flusso di una valvola a farfalla WCB è essenziale per ingegneri, progettisti di sistemi e utenti finali, in quanto influisce direttamente sulle prestazioni e l'efficienza dei sistemi fluidi.
Qual è il coefficiente di flusso (CV)?
Il coefficiente di flusso CV è definito come il numero di galloni statunitensi al minuto (GPM) di acqua a 60 ° F che scorreranno attraverso una valvola con una caduta di pressione di 1 psi attraverso la valvola. In altre parole, quantifica la capacità della valvola di consentire il passaggio del fluido. Un valore CV più elevato indica che la valvola può passare un volume maggiore di fluido per una determinata caduta di pressione.
Per una valvola a farfalla WCB, il coefficiente di flusso è influenzato da diversi fattori. In primo luogo, la dimensione della valvola svolge un ruolo significativo. Le valvole di dimensioni maggiori hanno generalmente valori CV più alti perché offrono un'area di flusso più ampia. All'aumentare del diametro della valvola, l'area trasversale attraverso la quale il fluido può fluire aumenta anche, consentendo di passare più fluido per unità di tempo.
In secondo luogo, la posizione del disco della valvola influisce sul coefficiente di flusso. Una valvola a farfalla WCB funziona ruotando un disco all'interno del corpo della valvola. Quando il disco è completamente aperto, la valvola offre la minima resistenza al flusso e il valore CV è al massimo. Man mano che il disco viene gradualmente chiuso, l'area di flusso viene ridotta e il valore CV diminuisce di conseguenza.
Il design del corpo della valvola e del disco influisce anche sul coefficiente di flusso. Le valvole a farfalla WCB ben progettate con forme aerodinamiche possono ridurre al minimo le restrizioni di flusso e la turbolenza, con conseguenti valori CV più elevati. Inoltre, il materiale dei componenti della valvola può avere un effetto indiretto sul coefficiente di flusso. Ad esempio, una valvola con superfici interne lisce avrà meno resistenza al flusso, il che può contribuire a un valore CV relativamente più elevato.
Calcolo del coefficiente di flusso di una valvola a farfalla WCB
Il calcolo del coefficiente di flusso esatto di una valvola a farfalla WCB può essere un processo complesso. In genere comporta test di laboratorio in condizioni controllate. I produttori di solito conducono test sulle loro valvole per determinare i valori CV per diverse dimensioni delle valvole e posizioni del disco. Questi valori vengono quindi forniti nella documentazione tecnica della valvola.
In alcuni casi, le formule empiriche possono essere utilizzate per stimare il coefficiente di flusso. Una formula comune per stimare il CV di una valvola a farfalla si basa sulla dimensione della valvola e sulla caduta di pressione attraverso la valvola. Tuttavia, queste formule sono approssimazioni e potrebbero non essere accurate come i risultati dei test effettivi.
La relazione generale tra portata (Q), caduta di pressione (ΔP) e coefficiente di flusso (CV) è data dalla seguente equazione:
[Q = cv \ sqrt {\ frac {\ delta p} {Sg}}]
Laddove Q è la portata in GPM, ΔP è la caduta di pressione attraverso la valvola in PSI e SG è il peso specifico del fluido. Per acqua a 60 ° F, SG = 1.
Importanza del coefficiente di flusso nella progettazione del sistema
Quando si progetta un sistema fluido che incorpora una valvola a farfalla WCB, il coefficiente di flusso è una considerazione chiave. Aiuta gli ingegneri a determinare la dimensione della valvola appropriata per una determinata applicazione. Se il valore CV della valvola selezionata è troppo basso, la valvola potrebbe non essere in grado di gestire la portata richiesta, portando a gocce di pressione eccessive e a una ridotta efficienza del sistema. D'altra parte, se il valore CV è troppo elevato, la valvola può essere sovradimensionata, il che può comportare costi più elevati e potenziali problemi operativi.
Ad esempio, in un sistema di distribuzione dell'acqua, una conoscenza accurata del coefficiente di flusso è essenziale per garantire che la giusta quantità di acqua venga consegnata a diverse parti del sistema. In un impianto di lavorazione chimica, il coefficiente di flusso della valvola a farfalla WCB è cruciale per controllare il flusso di varie sostanze chimiche, mantenere adeguate condizioni di reazione e garantire la sicurezza del processo.
Applicazioni e ruolo del coefficiente di flusso
Le valvole a farfalla WCB sono ampiamente utilizzate in vari settori, tra cui il trattamento dell'acqua, il petrolio e il gas, la lavorazione chimica e i sistemi HVAC. In ciascuna di queste applicazioni, il coefficiente di flusso svolge un ruolo vitale.
Negli impianti di trattamento delle acque, le valvole a farfalla WCB vengono utilizzate per controllare il flusso di acqua durante i diversi processi di trattamento. Il coefficiente di flusso aiuta a regolare la portata per garantire che l'acqua sia trattata in modo efficace. Ad esempio, durante il processo di filtrazione, il valore CV della valvola viene regolato per mantenere una portata coerente attraverso i filtri, impedendo la filtrazione eccessiva o sotto.
Nell'industria petrolifera e del gas, queste valvole vengono utilizzate in oleodotti per controllare il flusso di petrolio greggio, gas naturale e prodotti raffinati. Il coefficiente di flusso è fondamentale per ottimizzare il flusso di questi fluidi, ridurre al minimo le perdite di pressione e garantire il funzionamento sicuro ed efficiente del sistema di tubazioni.
Negli impianti di lavorazione chimica, le valvole a farfalla WCB vengono utilizzate per gestire una vasta gamma di sostanze chimiche. Il coefficiente di flusso viene utilizzato per controllare la quantità precisa di sostanze chimiche aggiunte alle reazioni, garantendo la qualità e la coerenza dei prodotti finali.
Prodotti correlati e il loro significato

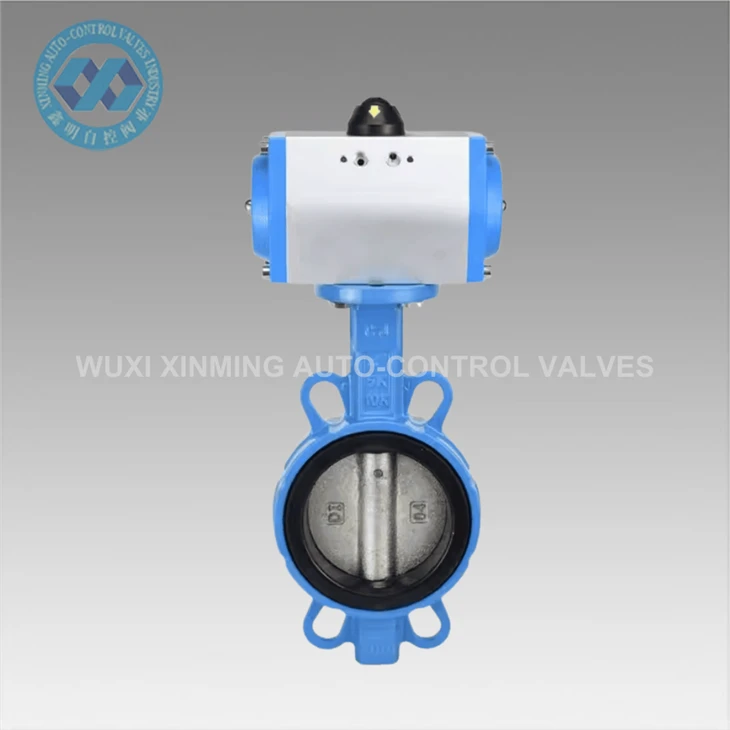

Come fornitore, offriamo anche una gamma di prodotti correlati come ilAcciaio inossidabile SS304 316L Valvola a farfalla pneumatica Valvola a farfalla. Queste valvole sono realizzate in acciaio inossidabile di alta qualità, che offre un'eccellente resistenza alla corrosione. L'attuazione pneumatica consente un controllo preciso della posizione del disco della valvola, che a sua volta colpisce il coefficiente di flusso. Regolando la pressione pneumatica, la valvola può essere aperta o chiusa per ottenere la portata desiderata.
ILValvola a farfalla pneumatica: componente chiave per prestazioni ottimali del sistema pneumaticoè un altro prodotto importante nel nostro portafoglio. Le valvole a farfalle pneumatiche sono note per i loro tempi di risposta rapidi e un funzionamento affidabile. In un sistema pneumatico, il coefficiente di flusso di queste valvole è cruciale per mantenere il corretto equilibrio dell'aria o di altri gas, garantendo il funzionamento efficiente dell'intero sistema.

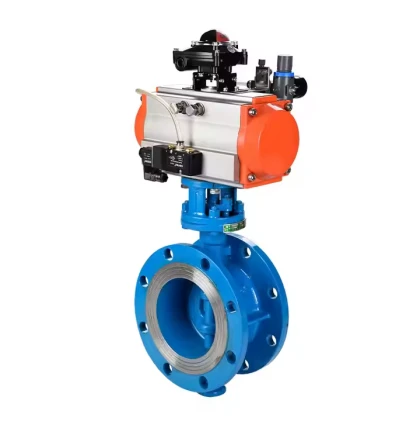

NostroValvola a farfalla sanitaria pneumatica con bassa velocità di perditaè specificamente progettato per applicazioni in cui l'igiene è della massima importanza, come nell'industria alimentare e delle bevande e nella produzione farmaceutica. Il basso tasso di dispersione garantisce che non vi sia alcuna contaminazione del fluido gestito. Il coefficiente di flusso di queste valvole è attentamente calibrato per soddisfare i requisiti di flusso specifici di questi settori mantenendo alti livelli di pulizia.
Conclusione
In conclusione, il coefficiente di flusso di una valvola a farfalla WCB è un parametro fondamentale che ha un impatto significativo sulle prestazioni dei sistemi di fluidi. È influenzato da fattori come la dimensione della valvola, la posizione del disco e la progettazione della valvola. Comprendere il coefficiente di flusso è essenziale per la corretta selezione delle valvole e la progettazione del sistema.
Come fornitore di valvole a farfalla WCB e prodotti correlati, ci impegniamo a fornire valvole di alta qualità con dati accurati di coefficiente di flusso. I nostri prodotti sono progettati per soddisfare le diverse esigenze di diversi settori, garantendo prestazioni ed efficienza ottimali.
Se hai bisogno di valvole a farfalla WCB o di uno qualsiasi dei nostri prodotti correlati, ti incoraggiamo a contattarci per l'approvvigionamento e ulteriori discussioni tecniche. Abbiamo un team di esperti che possono aiutarti a selezionare la valvola giusta per la tua applicazione specifica, tenendo conto del coefficiente di flusso e di altri fattori importanti.
Riferimenti
- Crane Technical Paper n. 410, "Flusso di fluidi attraverso valvole, raccordi e tubo".
- Standard e linee guida Volve Products Association (VMA).
- Manuale degli ingegneri chimici di Perry, sezioni pertinenti sul flusso fluido e la tecnologia delle valvole.
