L'installazione di una valvola a farfalla WCB in una tubazione con flusso ad alta velocità richiede un'attenta pianificazione e un'esecuzione precisa. In qualità di fornitore di valvole a farfalla WCB, ho potuto constatare in prima persona l'importanza di una corretta installazione per garantire le prestazioni a lungo termine della valvola e la sicurezza complessiva del sistema di tubazioni. In questo blog condividerò passaggi e considerazioni dettagliati per questo processo di installazione.
Preparazione pre-installazione
Prima di iniziare l'installazione, è fondamentale condurre un'ispezione completa della valvola a farfalla WCB e della tubazione. Innanzitutto, controllare la valvola per eventuali danni visibili durante il trasporto, come graffi, ammaccature o crepe sul corpo della valvola, sul disco o sullo stelo. Assicurarsi che tutti i componenti della valvola, comprese guarnizioni, bulloni e dadi, siano in buone condizioni.
Successivamente, esamina la pipeline. Misurare il diametro interno della tubazione per confermare che corrisponda alla dimensione della valvola. La tubazione deve essere pulita e priva di detriti, ruggine o altri contaminanti che potrebbero influire sulle prestazioni di tenuta della valvola. Utilizzare strumenti di pulizia adeguati, come spazzole e aria compressa, per pulire a fondo la tubazione.
Selezionare la giusta posizione
La scelta della posizione corretta per la valvola a farfalla WCB nella tubazione del flusso ad alta velocità è essenziale. La valvola deve essere installata in un tratto rettilineo della tubazione, lontano da gomiti, raccordi a T o altri elementi che disturbano il flusso. Si consiglia un tratto rettilineo di almeno 5 - 10 volte il diametro del tubo a monte e 2 - 3 volte il diametro del tubo a valle della valvola. Ciò consente al flusso di essere stabile prima e dopo il passaggio attraverso la valvola, riducendo il rischio di cavitazione e di usura eccessiva.
Inoltre, considerare l'accessibilità della valvola per la manutenzione e il funzionamento. La valvola deve essere installata in una posizione facilmente raggiungibile per ispezione, riparazione e sostituzione. Evitare di installare la valvola in aree con spazio limitato o dove potrebbe essere bloccata da altre apparecchiature.
Montaggio della valvola
Una volta determinata la posizione, è il momento di montare la valvola a farfalla WCB. Innanzitutto posizionare le guarnizioni su entrambi i lati della valvola. Assicurarsi che le guarnizioni siano centrate e allineate correttamente con la valvola e le flange della tubazione. Le guarnizioni devono essere realizzate in materiale compatibile con il fluido nella tubazione e con le condizioni operative.
Quindi, allineare la valvola con le flange della tubazione. Utilizzare uno strumento di allineamento delle flange per garantire che i fori dei bulloni nella valvola e le flange della tubazione siano perfettamente allineati. Inserire i bulloni nei fori e serrare manualmente i dadi in modo uniforme. Non serrare completamente i dadi in questa fase, poiché potrebbe causare un disallineamento.
Stringere i bulloni
Il corretto serraggio dei bulloni è fondamentale per un'installazione senza perdite. Utilizzare una chiave dinamometrica per serrare i bulloni al valore di coppia consigliato specificato dal produttore della valvola. Stringere i bulloni secondo uno schema incrociato per garantire una distribuzione uniforme della forza di serraggio. Un serraggio eccessivo dei bulloni può danneggiare le guarnizioni e le flange della valvola, mentre un serraggio insufficiente può causare perdite.
Dopo aver serrato i bulloni al valore di coppia iniziale, ricontrollare l'allineamento della valvola e della tubazione. Se necessario, apportare piccole modifiche e quindi serrare nuovamente i bulloni al valore di coppia finale. Questo processo aiuta a garantire una tenuta adeguata e a prevenire eventuali perdite.
Testare la valvola
Una volta completata l'installazione, è necessario testare la valvola a farfalla WCB. Innanzitutto, esegui un'ispezione visiva per verificare eventuali segni evidenti di disallineamento o danni. Quindi, eseguire un test di pressione per verificare l'integrità dell'installazione.
Chiudere la valvola e aumentare gradualmente la pressione nella tubazione fino alla pressione di esercizio. Verificare la presenza di eventuali perdite attorno alle flange della valvola, alle guarnizioni o al corpo della valvola. Se vengono rilevate eventuali perdite, arrestare immediatamente il sistema, rilasciare la pressione e ricontrollare l'installazione. Apportare le modifiche necessarie, come stringere i bulloni o sostituire le guarnizioni, quindi ripetere il test di pressione.
Considerazioni speciali per il flusso ad alta velocità
In una tubazione con flusso ad alta velocità è necessario tenere conto di ulteriori considerazioni. Il flusso ad alta velocità può causare cavitazione, ovvero la formazione e il collasso di bolle di vapore nel fluido. La cavitazione può danneggiare il disco della valvola, la sede e altri componenti, con conseguente riduzione delle prestazioni della valvola e una minore durata operativa.
Per prevenire la cavitazione, prendere in considerazione l'utilizzo di una valvola con un design adeguato, come una valvola a farfalla ad alte prestazioni. Queste valvole sono progettate per gestire flussi ad alta velocità e ridurre il rischio di cavitazione. Inoltre, è possibile installare dispositivi di controllo del flusso a monte della valvola per ridurre la velocità del flusso e stabilizzarlo.
Manutenzione e monitoraggio
La manutenzione e il monitoraggio regolari sono essenziali per le prestazioni a lungo termine della valvola a farfalla WCB in una tubazione a flusso ad alta velocità. Stabilire un programma di manutenzione per ispezionare periodicamente la valvola. Controllare le condizioni delle guarnizioni, dei bulloni, del disco e della sede della valvola per eventuali segni di usura o danni. Sostituire tempestivamente eventuali componenti usurati.
Monitorare i parametri operativi della valvola, come pressione, temperatura e portata. Qualsiasi cambiamento significativo in questi parametri potrebbe indicare un problema con la valvola o il sistema di tubazioni. Utilizzare un sistema di monitoraggio per raccogliere e analizzare i dati e intraprendere azioni appropriate in base ai risultati.
Prodotti correlati

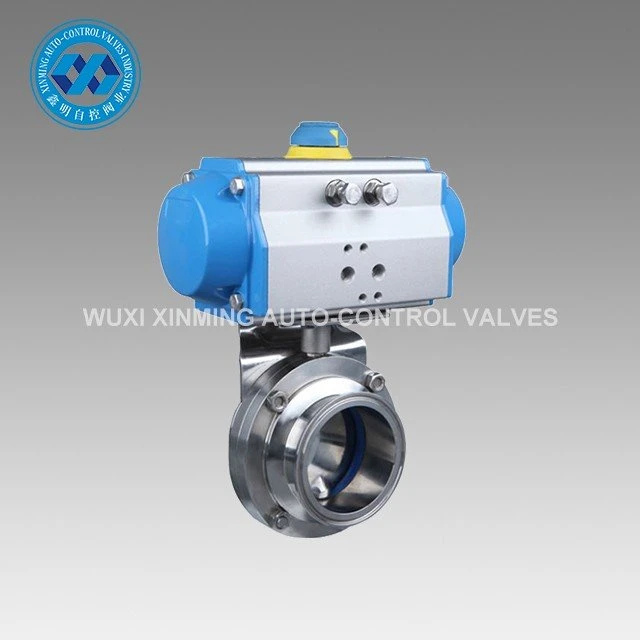

In qualità di fornitore di valvole a farfalla WCB, offriamo anche un'ampia gamma di altre valvole a farfalla di alta qualità. Ad esempio, il nostroValvola a farfalla pneumatica wafer in acciaio inossidabile di nuovo arrivoè progettato per varie applicazioni industriali, fornendo prestazioni affidabili e facilità d'uso. NostroValvola a farfalla sanitariaè adatto per l'industria alimentare, delle bevande e farmaceutica e soddisfa rigorosi standard igienici. E il nostroAttuatore pneumatico Valvola a farfalla tri-eccentricaè ideale per applicazioni ad alta pressione e ad alta temperatura.
