Ehilà! In qualità di fornitore di elettrovalvole, ho constatato in prima persona quanto sia fondamentale scegliere la bobina giusta per la propria elettrovalvola. Non si tratta solo di inserire una vecchia bobina; può migliorare o distruggere le prestazioni della valvola. Quindi, approfondiamo come scegliere la bobina perfetta per la tua elettrovalvola.
Comprendere le nozioni di base sulle bobine delle elettrovalvole
Per prima cosa, parliamo di cosa fa effettivamente la bobina di un'elettrovalvola. La bobina di un'elettrovalvola è un dispositivo elettromeccanico che converte l'energia elettrica in energia meccanica. Quando una corrente elettrica passa attraverso la bobina, crea un campo magnetico. Questo campo magnetico sposta quindi uno stantuffo all'interno della valvola, che apre o chiude la valvola per controllare il flusso di fluido o gas.
Sono disponibili diversi tipi di bobine e le più comuni sono le bobine CA (corrente alternata) e CC (corrente continua). Le bobine CA vengono generalmente utilizzate in applicazioni in cui l'alimentazione è a corrente alternata, come nella maggior parte degli ambienti industriali. Sono noti per la loro elevata coppia di avviamento, il che significa che possono spostare rapidamente lo stantuffo per aprire o chiudere la valvola. Le bobine DC vengono invece utilizzate quando è disponibile un'alimentazione in corrente continua. Sono più efficienti dal punto di vista energetico e producono meno calore rispetto alle bobine CA.
Fattori da considerare quando si sceglie una bobina
Voltaggio
Uno dei fattori più importanti da considerare è la tensione della bobina. È necessario assicurarsi che la tensione della bobina corrisponda all'alimentazione della propria applicazione. Se la tensione è troppo bassa, la bobina potrebbe non generare una forza magnetica sufficiente per azionare correttamente la valvola. Al contrario, se la tensione è troppo elevata, può surriscaldare la bobina e provocarne la bruciatura.
Ad esempio, se l'alimentazione è a 24 V CC, dovresti scegliere una bobina CC classificata per 24 V. È sempre una buona idea ricontrollare i requisiti di tensione del tuo sistema prima di effettuare un acquisto.
Valutazione della temperatura
Anche la temperatura nominale della bobina è cruciale. Ambienti diversi hanno intervalli di temperatura diversi e la bobina deve essere in grado di resistere a queste temperature senza perdere le sue prestazioni. Ad esempio, in un ambiente industriale ad alta temperatura, avrai bisogno di una bobina con un grado di temperatura elevata. Se si utilizza una bobina con una temperatura nominale bassa in un ambiente caldo, può degradarsi rapidamente e portare al guasto della valvola.
Ciclo di lavoro
Il ciclo di lavoro si riferisce alla quantità di tempo in cui la bobina è energizzata rispetto al tempo totale. Esistono diversi tipi di cicli di lavoro, come il servizio continuo, intermittente e di breve durata. Una bobina a servizio continuo è progettata per essere sempre eccitata, mentre una bobina a servizio intermittente può essere eccitata per un certo periodo e poi diseccitata.
Se si sceglie una bobina con il ciclo di lavoro sbagliato, può surriscaldarsi e funzionare male. Ad esempio, l'utilizzo di una bobina per servizio di breve durata per il funzionamento continuo ne causerà il surriscaldamento e infine il guasto.
Classe di isolamento
La classe di isolamento della bobina determina la sua capacità di resistere ai guasti elettrici. Classi di isolamento più elevate possono gestire più tensione e calore senza rompersi. Quando si sceglie una bobina, considerare l'ambiente elettrico in cui funzionerà. In un ambiente ad alta tensione o ad alto calore, si consiglia una bobina con una classe di isolamento più elevata.
Materiali e costruzione della bobina
Anche i materiali utilizzati nella costruzione della bobina possono influenzarne le prestazioni. I materiali più comuni per l'avvolgimento della bobina sono rame e alluminio. Il rame è un conduttore elettrico migliore dell’alluminio, il che significa che può trasferire l’energia elettrica in modo più efficiente. Tuttavia, il rame è anche più costoso.
Importante è anche il materiale isolante. Un buon isolamento può prevenire cortocircuiti e migliorare la durata della bobina. Alcune bobine utilizzano resina epossidica o altri tipi di materiali isolanti per proteggere l'avvolgimento.
Compatibilità con l'elettrovalvola
È essenziale assicurarsi che la bobina sia compatibile con la tua elettrovalvola. Valvole diverse hanno dimensioni e design diversi e la bobina deve adattarsi correttamente. Lo stile di montaggio della bobina deve corrispondere ai requisiti di montaggio della valvola.
Ad esempio, alcune valvole hanno una connessione filettata per la bobina, mentre altre hanno un design con montaggio a scatto o su flangia. Assicurati di conoscere le specifiche della valvola prima di scegliere una bobina.
Applicazione: considerazioni specifiche
Anche l'applicazione in cui verrà utilizzata l'elettrovalvola gioca un ruolo importante nella scelta della bobina. Diamo un'occhiata ad alcune applicazioni comuni:
Automazione industriale

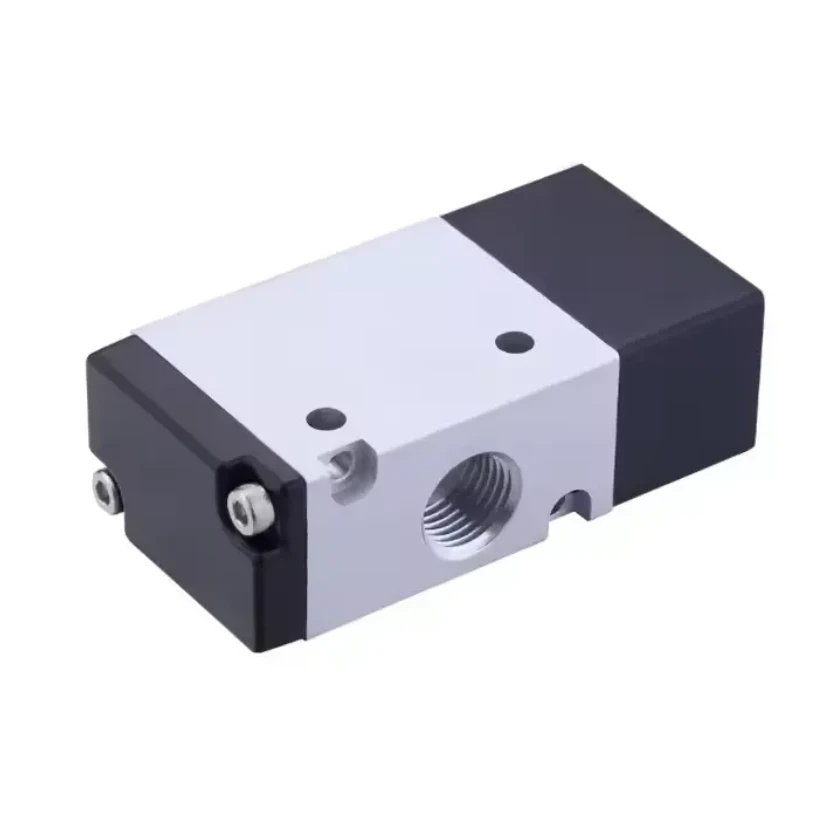

Nell'automazione industriale, le elettrovalvole vengono utilizzate per controllare il flusso di fluidi e gas in vari processi. Per applicazioni comeElettrovalvola attuatore pneumatico per controllo aria per automazione industriale, avrai bisogno di una bobina in grado di gestire il funzionamento ad alta frequenza. Queste bobine dovrebbero avere un tempo di risposta rapido per garantire una rapida apertura e chiusura della valvola, che è fondamentale per processi di automazione efficienti.
Sistemi pneumatici
I sistemi pneumatici utilizzano aria compressa per funzionare. Le elettrovalvole nei sistemi pneumatici spesso richiedono bobine in grado di funzionare con la pressione e la portata dell'aria compressa. UNElettrovalvola pneumatica a cinque vie a due posizioni ad alte prestazioni con bobina elettricapotrebbe aver bisogno di una bobina in grado di generare una forza sufficiente per superare la pressione dell'aria e spostare agevolmente lo stantuffo della valvola.
Strumentazione e controllo
Nelle applicazioni di strumentazione e controllo, la precisione è fondamentale. Valvole come laPosizionatore valvola elettrico/pneumatico YT1000L 4~20mArichiedono bobine in grado di fornire un funzionamento accurato e stabile. La bobina dovrebbe essere in grado di rispondere con precisione ai segnali di controllo per garantire il corretto posizionamento della valvola.
Test e garanzia di qualità
Prima di installare una nuova bobina, è una buona idea testarla. Puoi usare un multimetro per controllare la resistenza della bobina. Il valore di resistenza dovrebbe corrispondere alle specifiche fornite dal produttore. Se la resistenza è troppo alta o troppo bassa, potrebbe indicare un problema con la bobina.
Inoltre, cerca bobine dotate di certificazioni di qualità. I produttori rispettabili faranno testare e certificare le loro bobine per soddisfare gli standard del settore. Ciò ti dà un ulteriore livello di fiducia nelle prestazioni e nell'affidabilità del prodotto.
Conclusione
La scelta della bobina giusta per un'elettrovalvola è un processo articolato. È necessario considerare fattori quali tensione, temperatura nominale, ciclo di lavoro, classe di isolamento, materiali, compatibilità e requisiti specifici dell'applicazione. Prendendoti il tempo necessario per comprendere questi fattori e svolgere le tue ricerche, puoi assicurarti di selezionare una bobina che fornirà prestazioni ottimali e una lunga durata per la tua elettrovalvola.
Se stai cercando un'elettrovalvola o hai bisogno di aiuto per scegliere la bobina giusta, non esitare a contattarci. Siamo qui per aiutarti a trovare la soluzione perfetta per le tue esigenze. Che tu stia lavorando su un progetto su piccola scala o su un'applicazione industriale su larga scala, abbiamo l'esperienza e i prodotti per soddisfare le tue esigenze. Contattaci oggi per avviare il processo di approvvigionamento e lavoriamo insieme per far funzionare il tuo sistema senza intoppi.
Riferimenti
- "Manuale dell'elettrovalvola" di vari esperti del settore
- Specifiche del produttore e documenti tecnici per elettrovalvole e bobine
