La calibrazione di una valvola a farfalla è un processo cruciale che garantisce prestazioni e longevità ottimali. Come fornitore di valvole a farfalla di fiducia, comprendiamo il significato della corretta calibrazione nel mantenere l'efficienza e l'affidabilità di questi componenti essenziali. In questo post sul blog, ti guideremo attraverso il processo passo-passo di calibrazione di una valvola a farfalla, fornendo le conoscenze e le abilità per svolgere questo compito in modo efficace.
Comprendere le basi di una valvola a farfalla
Prima di approfondire il processo di calibrazione, è essenziale avere una comprensione di base di come funziona una valvola a farfalla. Una valvola a farfalla è una valvola a un quarto di svolta che utilizza un elemento di chiusura a forma di disco per regolare il flusso di fluido attraverso una tubazione. Il disco è montato su un albero che ruota di 90 gradi per aprire o chiudere la valvola. Quando il disco è parallelo alla direzione del flusso, la valvola è completamente aperta, consentendo il massimo flusso. Al contrario, quando il disco è perpendicolare alla direzione del flusso, la valvola è completamente chiusa, bloccando il flusso.
Perché la calibrazione è necessaria
La calibrazione è il processo di regolazione di una valvola per garantire che funzioni in modo accurato e coerente. Nel tempo, fattori come l'usura, i cambiamenti di temperatura e le fluttuazioni della pressione possono causare la deviazione di una valvola a farfalla dalle sue impostazioni previste. Ciò può comportare un controllo del flusso impreciso, una ridotta efficienza e persino guasti del sistema. Calibrando regolarmente la valvola, è possibile mantenere le sue prestazioni, estendere la sua durata e prevenire costosi tempi di inattività.
Strumenti e attrezzature richieste
Prima di iniziare il processo di calibrazione, dovrai raccogliere gli strumenti e le attrezzature necessari. Questi possono includere:
- Una chiave di coppia
- Un manometro
- Un misuratore di flusso
- Una tabella di calibrazione o un manuale
- Equipaggiamento di sicurezza, come guanti e occhiali
Processo di calibrazione passo-passo
I seguenti passaggi delineano il processo generale di calibrazione di una valvola a farfalla. Tuttavia, è importante notare che la procedura di calibrazione specifica può variare a seconda della marca e del modello della valvola. Fare sempre riferimento alle istruzioni e alle linee guida del produttore per informazioni dettagliate.
Passaggio 1: preparazione
- Isolare la valvola:Prima di iniziare a lavorare sulla valvola, assicurati di isolarlo dal sistema chiudendo le valvole a monte e a valle. Ciò impedirà a qualsiasi fluido di fluire attraverso la valvola durante il processo di calibrazione.
- Alleviare la pressione:Utilizzare un manometro per verificare la pressione nella valvola e alleviare qualsiasi pressione residua aprendo la valvola di scarico o sfiatando il sistema.
- Pulisci la valvola:Rimuovere lo sporco, i detriti o la corrosione dalla valvola e i suoi componenti usando un panno pulito o una soluzione di pulizia delicata. Ciò garantirà letture accurate e impedirà danni alla valvola.
Passaggio 2: selezionare la posizione della valvola
- Verifica la posizione della valvola:Utilizzare un'ispezione visiva o un indicatore di posizione per confermare che la valvola è in posizione completamente chiusa. Se la valvola non è completamente chiusa, regolare manualmente fino a quando non è.
- Segna la posizione della valvola:Usa un marcatore o uno scriba per contrassegnare la posizione dello stelo della valvola o dell'attuatore sul corpo della valvola. Ciò ti aiuterà a garantire che la valvola ritorni nella stessa posizione dopo la calibrazione.
Passaggio 3: regola l'attuatore
- Controlla le impostazioni dell'attuatore:Fare riferimento alle istruzioni del produttore per determinare le impostazioni corrette per l'attuatore, come la coppia, la pressione e la lunghezza della corsa. Utilizzare una chiave di coppia per regolare l'attuatore alle impostazioni specificate.
- Prova l'attuatore:Utilizzare un manometro per applicare la pressione sull'attuatore e verificare che sposta lo stelo della valvola in modo liscio e accuratamente. Se l'attuatore non funziona correttamente, regolare le impostazioni o sostituire l'attuatore se necessario.
Passaggio 4: controllare la portata
- Installa un misuratore di flusso:Installare un misuratore di flusso nella tubazione a monte o a valle della valvola per misurare la portata. Assicurati di seguire le istruzioni del produttore per l'installazione e la calibrazione del misuratore di flusso.
- Apri gradualmente la valvola:Aprire lentamente la valvola e monitorare la portata utilizzando il misuratore di flusso. Regolare la posizione della valvola in base alle necessità per ottenere la portata desiderata.
- Registra la portata:Registrare la portata in diverse posizioni delle valvole e confrontarla con le specifiche del produttore. Se la portata si discosta dalle specifiche, regolare la valvola o l'attuatore fino a quando non soddisfa i requisiti.
Passaggio 5: controllare la perdita
- Chiudi completamente la valvola:Dopo aver raggiunto la portata desiderata, chiudere completamente la valvola e verificare la perdite utilizzando un manometro o un rilevatore di perdite. In caso di perdite, regolare la valvola o l'attuatore fino a quando non si ferma.
- Prova la valvola sotto pressione:Applicare la pressione sulla valvola e verificare la perdita a diversi livelli di pressione. Se la valvola perde ad alte pressioni, regolare la valvola o l'attuatore per migliorare le prestazioni di tenuta.
Passaggio 6: controlli finali
- Verifica la posizione della valvola:Utilizzare un'ispezione visiva o un indicatore di posizione per confermare che la valvola è in posizione completamente chiusa. Se la valvola non è completamente chiusa, regolare manualmente fino a quando non è.
- Controlla i segni di calibrazione:Controllare i segni di calibrazione sullo stelo della valvola o sull'attuatore per garantire che la valvola ritorni nella stessa posizione dopo la calibrazione.
- Prova l'operazione della valvola:Apri e chiudi la valvola più volte per verificare che funzioni senza intoppi e accuratamente. Verificare la presenza di rumori, vibrazioni o resistenza insoliti durante il funzionamento.
Tipi di valvole a farfalla e le loro considerazioni di calibrazione
Esistono diversi tipi di valvole a farfalla disponibili sul mercato, ognuna con le sue caratteristiche uniche e i requisiti di calibrazione. Ecco alcuni dei tipi più comuni di valvole a farfalla e le loro considerazioni di calibrazione:
Valvole a farfalla concentriche
Le valvole a farfalla concentriche sono il tipo più elementare di valvole a farfalla, con il disco centrato sullo stelo della valvola. Queste valvole sono in genere utilizzate in applicazioni a bassa pressione e richiedono meno calibrazione rispetto ad altri tipi di valvole. Tuttavia, è ancora importante verificare la posizione della valvola, le impostazioni dell'attuatore e la portata regolarmente per garantire prestazioni ottimali.
Valvole di farfalla eccentriche
Le valvole a farfalle eccentriche hanno un disco offset che offre migliori prestazioni di tenuta e una ridotta usura. Queste valvole sono comunemente usate in applicazioni ad alta pressione e richiedono una calibrazione più precisa rispetto alle valvole a farfalle concentriche. Quando si calibra una valvola a farfalla eccentrica, è importante prestare attenzione alla posizione della valvola, alle impostazioni dell'attuatore e alle prestazioni di tenuta per garantire una tenuta stretta e prevenire perdite.
Valvole a farfalla doppia-eccentrica
Le valvole a farfalla a doppia eccentrica hanno due offset, uno nel disco e uno nello stelo, che fornisce prestazioni di tenuta ancora migliori e attrito ridotto. Queste valvole sono in genere utilizzate in applicazioni critiche in cui è richiesto un alto livello di precisione e affidabilità. Quando si calibra una valvola a farfalla a doppia eccentrica, è importante seguire attentamente le istruzioni del produttore e utilizzare apparecchiature di calibrazione specializzate per garantire risultati accurati e coerenti.
Valvole a farfalla tripla-eccentrica
Le valvole a farfalla tripla-eccentrica hanno tre offset, che forniscono il massimo livello di prestazioni di tenuta e la durata della vita più lunga. Queste valvole sono comunemente usate in applicazioni ad alta temperatura, ad alta pressione e corrosiva. Quando si calibra una valvola a farfalla tripla-eccentrica, è importante utilizzare una chiave di coppia per regolare l'attuatore alle impostazioni specificate e per verificare la posizione della valvola e le prestazioni di tenuta regolarmente per garantire prestazioni ottimali.
I nostri prodotti per valvole a farfalla
Come fornitore di valvole a farfalla leader, offriamo una vasta gamma di valvole a farfalla di alta qualità per soddisfare le esigenze di vari settori e applicazioni. I nostri prodotti includono:

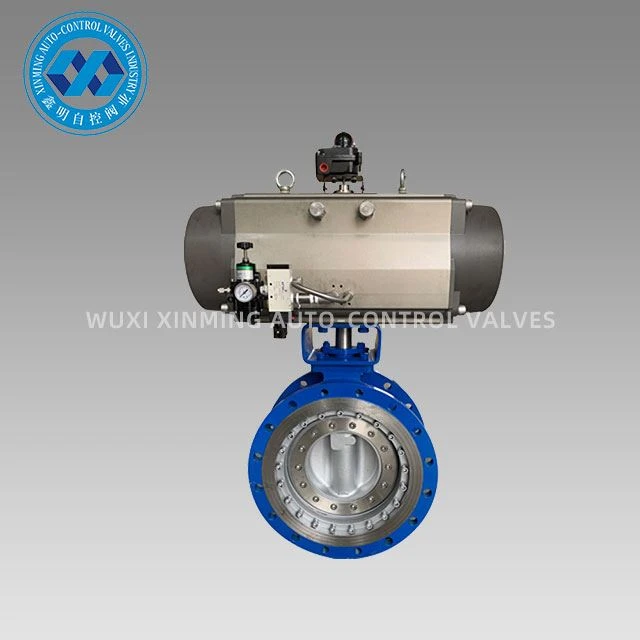

- Valvola a farfalla tri-eccentrica attuatore pneumatico: Questa valvola presenta un design triplo-eccentrico che offre eccellenti prestazioni di tenuta e lunga durata. È adatto per applicazioni ad alta temperatura, ad alta pressione e corrosiva.
- Pneumatic Actuator Flange Butterfly Vlave: Questa valvola è progettata per l'uso in condotte con connessioni flangiate. Presenta un attuatore pneumatico che fornisce un funzionamento affidabile ed efficiente.

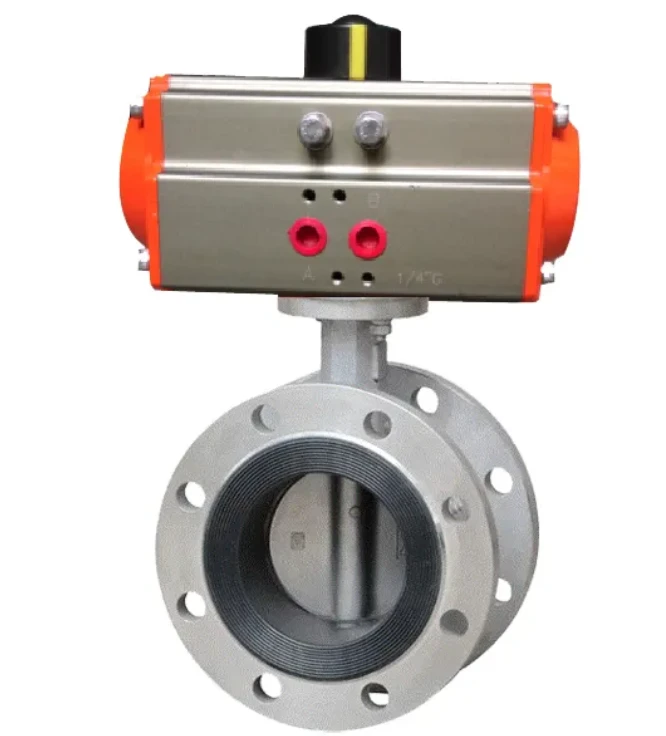

- Pneumatica valvola di farfalla sanitaria: Questa valvola è specificamente progettata per l'uso nelle industrie alimentari, bevande e farmaceutiche. Presenta un design sanitario che soddisfa i più alti standard di igiene e pulizia.
Contattaci per l'approvvigionamento e la consultazione
Se hai bisogno di una valvola a farfalla di alta qualità o hai domande sulla calibrazione della valvola, non esitare a contattarci. Il nostro team di esperti è disponibile per fornirti consulenza professionale, supporto tecnico e soluzioni personalizzate per soddisfare le tue esigenze specifiche. Ci impegniamo a fornire ai nostri clienti i migliori prodotti e servizi a prezzi competitivi. Che tu sia una piccola impresa o una grande società, possiamo aiutarti a trovare la valvola giusta per la tua domanda.
Riferimenti
- Handbook Valve, di Cameron Iron Works, Inc.
- Manuale della valvola di controllo, di Emerson Process Management
- Manuale di installazione e manutenzione della valvola a farfalla, da vari produttori
