Ehilà! Come fornitore di valvole per solenoidi, ho visto in prima persona come l'orientamento dell'installazione possa avere un impatto enorme sulle prestazioni di questi piccoli dispositivi eleganti. Quindi, immergiamoti direttamente ed esploriamo come diversi orientamenti di installazione possono influire sulle prestazioni di una valvola a solenoide.
Comprensione delle valvole del solenoide
Prima di entrare nel nocciolo - grintoso dell'orientamento dell'installazione, esaminiamo rapidamente cos'è una valvola del solenoide. Una valvola del solenoide è una valvola azionaria elettromeccanica. Utilizza una corrente elettrica per generare un campo magnetico, che quindi muove uno stantuffo o un6 per aprire o chiudere la valvola. Queste valvole sono utilizzate in una vasta gamma di applicazioni, dall'automazione industriale agli elettrodomestici.
Orientamento a gravità e installazione
Uno dei fattori più significativi influenzati dall'orientamento all'installazione è la gravità. La gravità può funzionare per o contro il funzionamento della valvola, a seconda di come è installato.
Installazione verticale con la bobina verso l'alto
Quando una valvola a solenoide è installata verticalmente con la bobina in cima, la gravità può aiutare nel processo di chiusura. In questo orientamento, lo stantuffo o il poppet ha la forza di gravità che lo aiuta a spostarsi verso il basso e sigillare la valvola quando il solenoide viene espulso. Ciò può portare a un'azione di chiusura più affidabile e più rapida, specialmente nelle applicazioni in cui è cruciale un sigillo stretto. Ad esempio, in un sistema di approvvigionamento idrico, una guarnizione stretta può evitare perdite e risparmiare acqua.
Tuttavia, questo orientamento può anche causare problemi durante il processo di apertura. Lo stantuffo deve lavorare contro la gravità per spostarsi verso l'alto quando il solenoide è eccitato. Ciò significa che potrebbe essere necessaria una maggiore potenza per aprire la valvola e, in alcuni casi, la valvola potrebbe non aprirsi completamente se il solenoide non è abbastanza potente.
Installazione verticale con la bobina verso il basso
L'installazione della valvola del solenoide verticalmente con la bobina nella parte inferiore è lo scenario opposto. La gravità aiuta la valvola ad aprirsi. Quando il solenoide è eccitato, lo stantuffo può muoversi più facilmente verso l'alto perché la gravità lo sta tirando nella stessa direzione della forza magnetica. Ciò può comportare un tempo di apertura più rapido e potenzialmente meno consumo di energia durante il processo di apertura.
Il rovescio della medaglia, quando il solenoide è espulso, la gravità può rendere più difficile la chiusura corretta della valvola. Lo stantuffo deve combattere contro la gravità per tornare indietro e formare un sigillo. Ciò può portare a perdite o una tenuta incompleta, che può essere un grosso problema nelle applicazioni in cui il contenimento del fluido è fondamentale.
Installazione orizzontale
L'installazione orizzontale di una valvola del solenoide elimina l'influenza diretta della gravità sulle azioni di apertura e chiusura dello stantuffo o del poppet. Ciò può fornire una performance più coerente in termini di apertura e chiusura, poiché le forze che agiscono sulle parti mobili sono più bilanciate.
Tuttavia, l'installazione orizzontale può introdurre altri problemi. Ad esempio, se ci sono contaminanti nel fluido, potrebbero stabilirsi nel corpo della valvola, specialmente se la valvola non viene utilizzata frequentemente. Ciò può causare blocchi o danni ai componenti della valvola nel tempo.
Flusso fluido e orientamento all'installazione
La direzione del flusso del fluido svolge anche un ruolo cruciale nel modo in cui l'orientamento dell'installazione influisce sulle prestazioni delle valvole.
Fluire con la direzione naturale della valvola
La maggior parte delle valvole del solenoide sono progettate per funzionare in modo ottimale con una direzione specifica di flusso di fluido. Quando la valvola è installata in modo che il fluido scorre nella direzione consigliata, la valvola può funzionare in modo più efficiente. I componenti interni sono progettati per gestire la pressione del fluido e le caratteristiche del flusso in questa direzione, il che può comportare una migliore tenuta, una durata della valvola più lunga e una riduzione del consumo di energia.
Ad esempio, se stai usando unValvola per solenoide dell'attuatore a recitazione singola, Installarlo in base alla direzione del flusso raccomandata garantisce che l'attuatore possa funzionare come previsto, fornendo un controllo affidabile sul flusso del fluido.
Flusso inverso
L'installazione di una valvola del solenoide rispetto alla direzione del flusso consigliata può avere gravi conseguenze. Può causare un'usura eccessiva sui componenti della valvola, poiché la pressione del fluido e i modelli di flusso non sono per cui la valvola è stata progettata. Ciò può comportare un fallimento prematuro della valvola, un aumento dei costi di manutenzione e potenziali pericoli per la sicurezza. In alcuni casi, la valvola potrebbe non essere nemmeno in grado di aprire o chiudere correttamente quando installata nel flusso inverso.
Impatto sul tempo di risposta
L'orientamento all'installazione può anche influire sul tempo di risposta della valvola del solenoide. Il tempo di risposta è il tempo impiegato per l'apertura o la chiusura della valvola dopo che il solenoide è stato energizzato o energizzato.
Come accennato in precedenza, l'installazione verticale con la bobina verso l'alto può rallentare il tempo di risposta di apertura perché lo stantuffo deve lavorare contro la gravità. D'altra parte, l'installazione verticale con la bobina verso il basso può accelerare il tempo di risposta di apertura ma potrebbe rallentare il tempo di risposta di chiusura.
L'installazione orizzontale fornisce generalmente un tempo di risposta più coerente, in quanto non vi è alcuna influenza gravitazionale significativa sul movimento dei componenti interni. Tuttavia, fattori come la viscosità del fluido e la pressione possono ancora influire sul tempo di risposta in un'installazione orizzontale.
Applicazioni specifiche e orientamento all'installazione
Diverse applicazioni hanno requisiti diversi quando si tratta di orientamento all'installazione della valvola del solenoide.
Automazione industriale

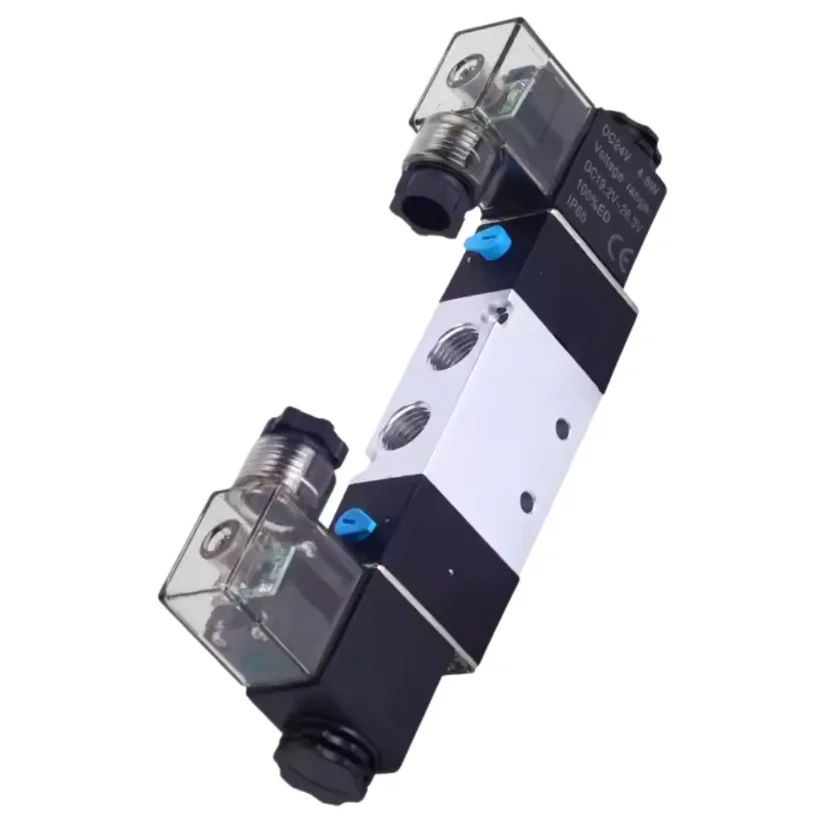

Nell'automazione industriale, l'affidabilità e la precisione sono fondamentali. Per le applicazioni in cui è richiesta un'azione di apertura e chiusura rapida e coerente, ad esempio in un sistema di controllo pneumatico, si potrebbe preferire un'installazione orizzontale. Ciò garantisce che il tempo di risposta della valvola sia prevedibile e non influenzato dalla gravità. Potresti prendere in considerazione l'uso di un fileTipo di risposta rapido per altenoide di controllo dell'aria pneumaticaIn tali applicazioni e installarlo in orizzontale può aiutarlo al meglio.
Sistemi di pressione elevata
Nei sistemi ad alta pressione, una corretta sigillatura è cruciale. Un'installazione verticale con la bobina in su può essere utile in questi casi, poiché la gravità può aiutare a creare una tenuta stretta quando la valvola è chiusa. Per a2 - Way 5 - Porta alta - Valvola di solenoide pneumatica a pressione (0 - 10MPA), questo orientamento all'installazione può aiutare a prevenire le perdite e garantire il funzionamento sicuro del sistema.
Conclusione
Come puoi vedere, l'orientamento dell'installazione di una valvola a solenoide ha un impatto significativo sulle sue prestazioni. Dall'influenza della gravità sull'apertura e la chiusura delle azioni all'effetto sul tempo di risposta e sul flusso del fluido, ogni aspetto del funzionamento della valvola può essere influenzato.
Quando si sceglie una valvola a solenoide per l'applicazione, è essenziale considerare attentamente i requisiti di installazione. E come fornitore di valvole a solenoide, sono qui per aiutarti a fare la scelta giusta. Sia che tu abbia bisogno di consigli sul miglior orientamento all'installazione o stai cercando un tipo specifico di valvola del solenoide, sono solo un messaggio.
Se sei interessato all'acquisto di valvole per solenoid per il tuo progetto, ti incoraggio a metterti in contatto con me per una discussione dettagliata. Possiamo parlare delle tue esigenze specifiche e farò del mio meglio per fornirti le soluzioni più adatte. Lavoriamo insieme per garantire che i sistemi funzionino senza intoppi ed in modo efficiente con le valvole a solenoide giusta.
Riferimenti
- Smith, J. (2020). Manuale della valvola del solenoide. Stampa industriale.
- Johnson, A. (2019). Comprensione dei sistemi di controllo dei fluidi. McGraw - Hill.
